Úsáidtear microcontrollers ATmega i go leor córais leictreonacha mar go bhfuil siad éasca le húsáid, iontaofa agus solúbtha.Is féidir leo ionchuir a léamh, sonraí a phróiseáil, agus aschuir rialaithe, rud a fhágann go bhfuil siad iontach i dtionscadail mar róbataic, uathoibriú agus córais leabaithe.San Airteagal seo, beidh tú ag foghlaim cad iad microcontrollers ATmega, conas a oibríonn siad go hinmheánach, a gcuid gnéithe, cineálacha, agus conas iad a ríomhchlárú.

Catalóg

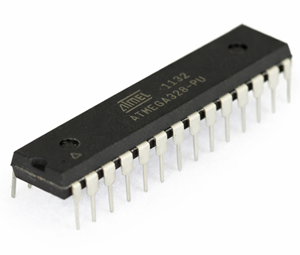

Fíor 1. ATmega328 Microcontroller (Pacáiste DIP)

Cad is Micririalaitheoir ATMega ann?

An ATmega micrea-rialtóir Is ciorcad iomlánaithe dlúth é atá deartha do chórais leabaithe, a chomhcheanglaíonn feidhmeanna próiseála, cuimhne agus forimeallacha i sliseanna amháin.Baineann sé leis an AVR teaghlaigh, ar dtús forbartha ag Atmel agus anois arna dtáirgeadh ag Microchip Technology.

Taobh istigh den fheiste, comhtháthaíonn sé a aonad próiseála lárnach (LAP), cuimhne Flash le haghaidh stóráil clár, SRAM le haghaidh sonraí sealadacha, agus EEPROM le haghaidh stórála neamh-luaineach.Áiríonn sé freisin bioráin ionchuir/aschuir agus forimeallaigh ionsuite amhail amadóirí, tiontairí analógach go digiteach (ADC), agus comhéadain chumarsáide amhail UART, SPI, agus I2C.

Úsáideann microcontrollers ATmega an Ailtireacht RISC 8-giotán, a cheadaíonn teagasc éifeachtach a fhorghníomhú le tomhaltas ísealchumhachta.Mar a bhfeidhmíocht chothromaithe agus a ngnéithe comhtháite, úsáidtear iad go forleathan in iarratais leabaithe ó chórais rialaithe bunúsacha go hardáin forbartha mar an Arduino Uno.

ATmega Ailtireacht agus Prionsabal Oibre

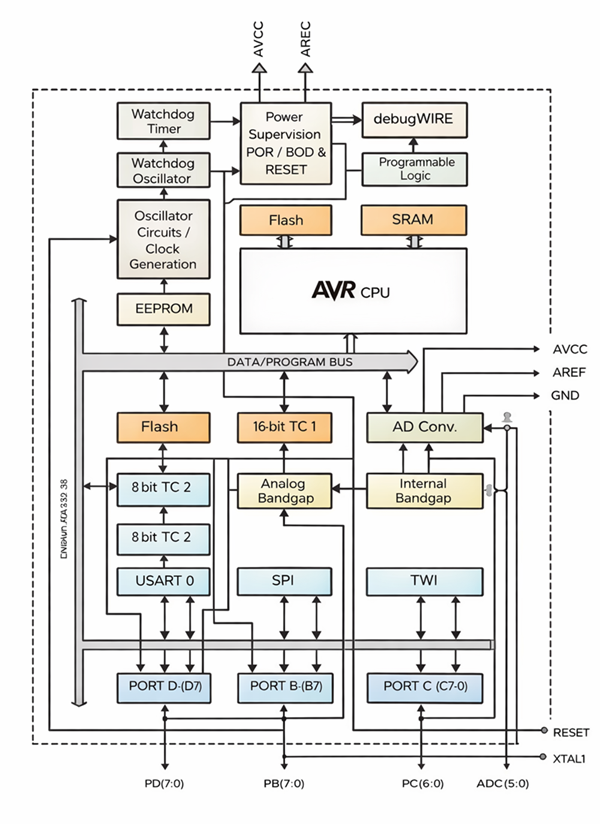

Fíor 2. ATmega328 Ailtireacht Inmheánach

Tá an ATmega micrea-rialtóir oibríonn trí a timthriall forghníomhaithe treoracha leanúnach a ligeann dó tascanna a phróiseáil in am iarbhír.Nuair a chumhachtaítear é, tosaíonn an córas ag rith an chláir atá stóráilte i gcuimhne Flash.

Leanann an oibríocht seicheamh caighdeánach ar a dtugtar an beir → díchódaigh → rith timthriall.Ar dtús, faigheann an LAP treoir ó chuimhne an chláir.Ansin, díchódaíonn an t-aonad rialaithe an treoir chun an gníomh riachtanach a chinneadh.Ar deireadh, déanann an LAP an teagasc a fhorghníomhú ag baint úsáide as an aonad loighce uimhríochtúil (ALU) agus cláir inmheánacha.Athdhéantar an timthriall seo go leanúnach, rud a chuireann ar chumas an mhicririaltóra tascanna ríomhchláraithe a dhéanamh.

Úsáideann ATmega a ailtireacht Harvard, a scarann cuimhne cláir agus cuimhne sonraí.Ligeann sé seo don chóras rochtain a fháil ar threoracha agus sonraí ag an am céanna, ag feabhsú éifeachtúlacht forghníomhaithe.

Le linn oibriú, oibríonn modúil inmheánacha éagsúla le chéile leis an LAP.An micrea-rialtóir léann sonraí, phróiseáil sé tríd an timthriall teagaisc, agus nuashonraítear aschuir dá réir.Déantar na gníomhaíochtaí go léir a shioncronú le clog an chórais, ag cinntiú uainiú ceart agus oibriú cobhsaí.

Léaráid Bloc Microcontroller ATmega

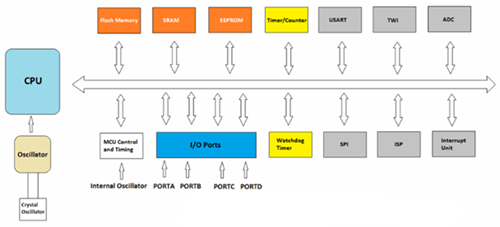

Fíor 3. Léaráid Bloc Microcontroller ATmega

• LAP (Láraonad Próiseála) → Feidhmíonn treoracha agus rialaíonn sé gach oibríocht córais

• Cuimhne Flash → Stórálann sé an cód cláir a ritheann an microcontroller

• SRAM → Coinnítear sonraí sealadacha le linn cur i gcrích an chláir

• EEPROM → Stórálann sé sonraí neamh-luaineacha a chaithfear a choinneáil tar éis an chumhacht a bhaint

• I/O Poirt → Comhéadan le comhpháirteanna seachtracha cosúil le braiteoirí, lasca, agus taispeántais

• ADC (Tiontaire Analógach go Digiteach) → Athraíonn sé comharthaí ionchuir analógacha ina luachanna digiteacha le haghaidh próiseála

• Amadóirí/Cuntasóirí → Oibríochtaí uainiúcháin, moilleanna agus comhaireamh imeachtaí a láimhseáil

• Comhéadain Chumarsáide (UART, SPI, I2C) → Cumasaigh malartú sonraí le gléasanna agus córais eile

• Córas Clog (Oscilator) → Soláthraíonn sé comharthaí ama chun gach oibríocht inmheánach a chomhordú

• Aonad Idirbhriseadh → Láimhseálann sé imeachtaí ardtosaíochta a dteastaíonn freagairt láithreach uathu

Cumraíocht Pinout ATmega

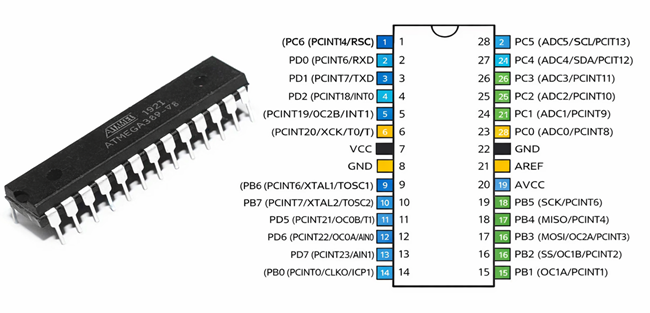

Fíor 4. ATmega328 Microcontroller agus Léaráid Pionna

• Pionnaí I/O Digiteacha → Úsáidtear é le haghaidh oibríochtaí ionchuir agus aschuir ghinearálta, mar shampla lasca léitheoireachta nó stiúir agus athsheachadáin a rialú

• Pionnaí Ionchuir Analógacha (Pionnaí ADC) → Glac le comharthaí analógacha ó bhraiteoirí agus déan iad a thiontú go sonraí digiteacha le haghaidh próiseála

• Pionnaí Cumhachta (VCC, GND) → Soláthair an voltas oibriúcháin riachtanach agus nasc talún don mhicririaltóir

• Bioráin Chumarsáide (UART, SPI, I2C) → Cumasaigh cumarsáid srathach le gléasanna seachtracha amhail modúil, taispeántais, agus micrea-rialaitheoirí eile

• Bioráin Clog (XTAL1, XTAL2) → Ceangail le oscillator criostail seachtrach le haghaidh am cruinn (roghnach má tá tú ag baint úsáide as ascaltóir inmheánach)

• Bioráin Athshocraigh (ATHShocraigh) → Atosaíonn sé an micrea-rialtóir agus cuireann sé tús le feidhmiú an chláir ón tús

Gnéithe agus Sonraíochtaí ATmega

Catagóir	Paraiméadar	Cur síos
Croílár	Cineál LAP	8-giotán AVR RISC ailtireacht
Croílár	Luas Clog	Suas go dtí 20 MHz
Cuimhne	Flash	32 KB (clár stóráil)
Cuimhne	SRAM	2 KB (sonraí sealadacha)
Cuimhne	EEPROM	1 KB (neamh-ghalaithe stóráil)
I/O	Bioráin Dhigiteacha	Suas le 23 líne I/O
Analógach	ADC	6 chainéal, 10-giotán rún
Cumarsáid	Comhéadain	UART, SPI, I2C
Cumhacht	Voltas Oibriúcháin	1.8V - 5.5V
Gné	Ailtireacht	ailtireacht Harvard
Gné	Tomhaltas Cumhachta	Oibriú ísealchumhachta
Gné	Ríomhchlárú	Tacaíonn Leabaithe C agus Arduino IDE

Cineálacha Microcontrollers ATmega

ATmeg8

Is microcontroller dlúth é ATmega8 a úsáidtear i gcórais leabaithe bhunúsacha.Soláthraíonn ATmega8 go leor cuimhne agus bioráin ionchuir/aschuir le haghaidh tascanna simplí cosúil le soilse a rialú, cnaipí a léamh, nó tionscadail bheaga braiteoir-bhunaithe a láimhseáil.

ATmega16

Cuireann ATmega16 níos mó acmhainní ar fáil i gcomparáid le ATmega8, lena n-áirítear cuimhne bhreise agus líon níos airde bioráin I/O.Ligeann sé seo dó tascanna níos casta a láimhseáil mar ilfheistí a rialú ag an am céanna.Úsáidtear ATmega16 go coitianta in iarratais ar nós córais rialaithe mótair, taispeántais dhigiteacha, agus tionscadail uathoibrithe beaga ina bhfuil gá le níos mó solúbthachta.

ATmeg32

Tógann ATmega32 ar chumais ATmega16 trí fheidhmíocht fheabhsaithe agus gnéithe breise a sholáthar.Tacaíonn ATmega32 le hoibríochtaí níos forbartha, rud a fhágann go bhfuil sé oiriúnach do chórais a dteastaíonn próiseáil chobhsaí agus leanúnach uathu.Cuirtear an microcontroller seo i bhfeidhm i socruithe rialaithe tionsclaíocha, córais chumarsáide, agus feidhmchláir a dteastaíonn feidhmíocht iontaofa thar thréimhsí fada uathu.

ATmega328P

Tá ATmega328P ar cheann de na micrea-rialaitheoirí is mó a úsáidtear sa teaghlach ATmega.Tá cáil ar ATmega328P as a chothromaíocht idir feidhmíocht agus éascaíocht úsáide.Úsáidtear an sliseanna seo san Arduino Uno, rud a fhágann go bhfuil sé an-oiriúnach le haghaidh foghlama, fréamhshamhla agus forbairt feidhmeanna.

ATmega2560

Is microcontroller níos forbartha é ATmega2560 atá deartha le haghaidh tionscadal mór agus casta.Tá líon i bhfad níos airde bioráin ag ATmega2560 agus cuimhne níos mó go héifeachtach, rud a ligeann dó tascanna iolracha a bhainistiú ag an am céanna.Úsáidtear ATmega2560 i gcórais a éilíonn go leor naisc, mar shampla róbataic, córais uathoibrithe móra, agus tionscadail a bhfuil braiteoirí agus aschuir iolracha i gceist leo.Úsáidtear an microcontroller seo i gcláir mar an Arduino Mega.

Conas microcontrollers ATmega a ríomhchlárú

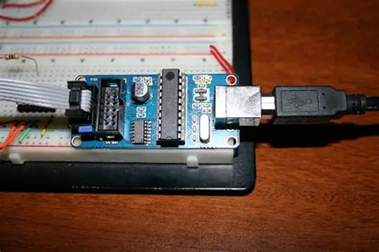

Fíor 5. Socrú Cláir Microcontroller ATmega

Ciallaíonn ríomhchlárú microcontroller ATmega ag scríobh sraith treoracha a insíonn don tslis cad atá le déanamh, mar shampla stiúir a chasadh air, braiteoir a léamh, nó mótar a rialú.De ghnáth scríobhtar na treoracha seo i Leabaithe C, atá ina teanga ríomhchláraithe choitianta do mhicririalaitheoirí.

Tosaíonn an próiseas trí do chód a scríobh ag baint úsáide as uirlis bogearraí cosúil le AVR-GCC nó an IDE Arduino.Tar éis an cód a scríobh, déantar é a thiomsú, rud a chiallaíonn go ndéantar é a thiontú i gcód meaisín is féidir leis an microcontroller a thuiscint.Déantar an cód meaisín seo a uaslódáil ansin chuig an tslis ATmega ag baint úsáide as a ríomhchláraitheoir nó USB nasc, ag brath ar an socrú.

Nuair a bheidh an clár uaslódála, tosaíonn an microcontroller á rith go huathoibríoch nuair a chumhachtaítear é.Leanann sé na treoracha céim ar chéim, ag léamh ionchuir go leanúnach, ag próiseáil sonraí, agus ag rialú aschuir.

Má tá tú nua i microcontroller, trí úsáid a bhaint as cláir mar an Arduino Uno is fusa ríomhchlárú a dhéanamh.Ligeann sé duit cód a scríobh, a thiomsú agus a uaslódáil go díreach trí chomhéadan simplí gan crua-earraí breise a bheith ag teastáil uait.

Tionscadal Blinking LED le ATmega16

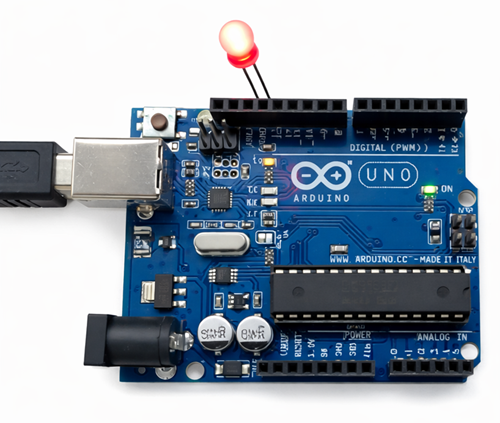

Fíor 6. Sampla Aschur Arduino Uno LED

Tá sé seo ar cheann de na tionscadail riachtanacha agus úsáideacha is féidir leat a dhéanamh le microcontroller ATmega.Is é an sprioc simplí: déan LED cas ar agus as arís agus arís eile.Cuidíonn sé seo leat a thuiscint conas a rialaíonn an microcontroller bioráin aschuir.

Comhpháirteanna ag Teastáil:

• microcontroller ATmega16

• stiúir

• friotóir 220Ω

• Sreanga cláir aráin agus geansaí

• Soláthar cumhachta (5V)

• Ríomhchláraitheoir (chun cód a uaslódáil)

Conas a Oibríonn an Ciorcad:

Tá an stiúir ceangailte le ceann de na bioráin aschuir den ATmega16 (mar shampla, PORTB).Úsáidtear an friotóir chun an sruth a theorannú ionas nach ndéantar damáiste don LED.Nuair a sheolann an microcontroller comhartha ARD, casann an LED ON.Nuair a sheolann sé comhartha ÍSEAL, casann an LED AS.

Cód Samplach (Leabaithe C):

#cuir san áireamh
#cuir san áireamh

int príomh(neamhní)
{
    DDRB |= (1 << PB0);

    agus (1)
    {
        PORTB |= (1 << PB0);
        _moill_ms(1000);

        PORTB &= ~(1 << PB0);
        _moill_ms(1000);
    }
}

Feidhmchláir ATmega Microcontrollers

Robots Arduino - Úsáidtear ATmega328P i mbord Arduino Uno chun robots beaga a rialú.Léann sé sonraí ó bhraiteoirí agus rialaíonn sé mótair chun constaicí a bhogadh agus a sheachaint.

Uathoibriú Baile - Is féidir le sliseanna ATmega soilse, lucht leanúna agus fearais a rialú.Mar shampla, is féidir leat é a úsáid le modúl sealaíochta agus Bluetooth chun feistí a chasadh AR nó AS ag baint úsáide as do ghuthán.

Córais Monatóireachta Teochta - Oibríonn ATmega le braiteoirí cosúil le LM35 nó DHT11 chun teocht agus taise a thomhas.Is féidir na sonraí a thaispeáint ar scáileán nó a sheoladh chuig gléas eile.

Rialú Mótair - Úsáidtear ATmega16 agus ATmega32 chun mótair a rialú.Is féidir leo luas agus treo mótair a choigeartú ag baint úsáide as comharthaí simplí.

Rialú Simplí Tionscail - Úsáidtear ATmega i meaisíní beaga le haghaidh buntascanna rialaithe amhail amadóirí, lascadh, agus comharthaí monatóireachta.

Feistí Leictreonacha agus Tionscadail DIY - Úsáidtear ATmega i bhfeistí beaga cosúil le cianrialtáin, cloig dhigiteacha agus tionscadail diy.

Tionscadail Braiteoirí - Is féidir le ATmega sonraí ó bhraiteoirí cosúil le braiteoirí solais, gluaisne nó brú a léamh agus freagairt a dhéanamh bunaithe ar an gclár.

Buntáistí agus Míbhuntáistí Microcontrollers ATmega

Buntáistí:

Éasca le húsáid - Tá ailtireacht shimplí agus tacaíocht leathan oiriúnach má tá micrea-rialtóir nua agat.

Tomhaltas Ísealchumhachta - Oibríonn sé go maith i gcórais faoi thiomáint ceallraí agus gléasanna iniompartha.

Gnéithe Tógtha - Áiríonn sé amadóirí, ADC, agus comhéadain chumarsáide, ag laghdú an gá atá le comhpháirteanna breise.

Cost-Éifeachtach - Inacmhainne agus ar fáil go forleathan do chineálacha éagsúla tionscadal.

Solúbtha agus Iontaofa - In ann tascanna éagsúla a láimhseáil i gcórais leabaithe le feidhmíocht chobhsaí.

Míbhuntáistí:

Cumhacht Próiseála Teoranta - Mar microcontroller 8-giotán, níl sé oiriúnach le haghaidh tascanna casta nó ardluais.

Cuimhne Teoranta - Cuimhne níos lú i gcomparáid le microcontrollers níos forbartha.

Níl sé oiriúnach le haghaidh Feidhmchláir Casta - Níos lú oiriúnach do chórais a dteastaíonn ardfheidhmíocht uathu, mar shampla AI nó próiseáil sonraí trom.

Níos moille i gcomparáid le MCUanna Nua-Aimseartha - Ní féidir luas na micrea-rialtóirí 32-giotán a mheaitseáil cosúil le córais ARM-bhunaithe.

ATmega vs Micririalaitheoirí Eile

Gné	ATmega	PIC	ARM (Cortex-M)
Ailtireacht	AVR 8-giotán	8-giotán / 16-giotán	32-giotán
Luas Clog	Suas go dtí ~20 MHz	Suas go dtí ~64 MHz (athraíonn)	48 MHz go 400+ MHz
Feidhmíocht	Measartha	Measartha	Ard
Éascaíocht Úsáide	An-éasca	Meánach	Níos casta
Tomhaltas Cumhachta	Íseal	Íseal	An-íseal (chun cinn modhanna)
Méid Cuimhne	Teoranta	Teoranta go measartha	Mór
Pionnaí I/O	Measartha	Raon leathan	Ard
Rún ADC	10-giotán	10-12-giotán	12-16-giotán
Cumarsáid	UART, SPI, I2C	UART, SPI, I2C, FÉIDIR	UART, SPI, I2C, CAN, USB, Ethernet
Uirlisí Forbartha	Arduino IDE, AVR-GCC	MPLAB	Cill, STM32 Ciúb, daoine eile
Costas	Íseal	Íseal go measartha	Measartha
Inscálaitheacht	Teoranta	Measartha	Ard
Fíor-Am Cumas	Bunúsach	Maith	Casta
Éiceachóras	Láidir (Arduino)	Láidir (micrishliseanna)	An-láidir (go leor díoltóirí)
Is Fearr Le haghaidh	Bunrang, simplí córais	Rialú tionsclaíoch	Feidhmchláir chun cinn

Conclúid

Is pointe tosaigh maith iad micrearialtóirí ATmega chun córais leictreonacha a fhoghlaim agus a thógáil.Soláthraíonn siad go leor gnéithe chun go leor tascanna a láimhseáil, ó thionscadail shimplí cosúil le rialú LED go feidhmeanna níos forbartha mar uathoibriú agus róbataic.Cé go bhfuil roinnt teorainneacha acu i gcomparáid le micrea-rialaitheoirí níos cumhachtaí, úsáidtear iad go coitianta fós mar gheall ar a éascaíocht ríomhchláraithe, a n-éifeachtúlacht costais agus a n-iontaofacht.Má tá tú ag foghlaim córais leabaithe nó ag obair ar thionscadail phraiticiúla, is rogha láidir agus úsáideach é ATmega.
