Is comhpháirteanna beaga leathsheoltóra iad dé-óid SMD a rialaíonn treo an tsrutha leictrigh i gciorcaid leictreonacha nua-aimseartha.Úsáidtear go forleathan iad i bhfeistí mar fhóin chliste, luchtairí tapa, córais feithicleacha, agus trealamh cumarsáide toisc go dtacaíonn siad le leagan amach dlúth PCB agus oibriú éifeachtach ardluais.Comhlíonann cineálacha éagsúla dé-óid SMD feidhmeanna tábhachtacha lena n-áirítear comhshó cumhachta, rialáil voltais, cosaint borrtha, agus aistriú comhartha.Tá sé tábhachtach a n-iompar leictreach, feidhmíocht theirmeach agus dearadh pacáiste a thuiscint chun córais leictreonacha iontaofa agus éifeachtacha a thógáil.

Catalóg

Cad iad Dé-óid Gléasta Dromchla (SMD)?

Gléas Sliabh Dromchla (SMD) is comhpháirteanna leathsheoltóra dlúth iad dé-óid a úsáidtear chun treo an tsrutha leictrigh i gciorcaid leictreonacha nua-aimseartha a rialú.Murab ionann agus dé-óidí traidisiúnta trí-phoill a úsáideann sreangáin a chuirtear isteach i gcláir chiorcaid phriontáilte (PCBanna), tá dé-óid SMD suite go díreach ar an PCB dromchla ag baint úsáide as Teicneolaíocht Sliabh Dromchla (SMT).

Ag a gcroílár, gníomhaíonn dé-óid SMD mar comhlaí leictreacha aon-bhealach.Ligeann siad don sruth sreabhadh i dtreo amháin agus iad ag blocáil sruth cúil a d’fhéadfadh damáiste a dhéanamh do chomhpháirteanna leictreonacha íogaire.

Feidhmíonn dé-óid SMD trí a leathsheoltóir acomhal PN struchtúr a rialaíonn seoladh leictreach le linn ar aghaidh agus claonadh droim ar ais coinníollacha.Ag brath ar an gcineál dé-óid, is féidir leo roinnt feidhmeanna ciorcaid tábhachtacha a dhéanamh, lena n-áirítear ceartú AC-go-DC, rialáil voltais, cosaint polaraíocht droim ar ais, urscaoileadh leictreastatach (ESD) faoi chois, lascadh comhartha ardluais, agus tiúnadh minicíochta RF.

Toisc go n-úsáideann dé-óid SMD pacáistí dlúth gan luaidhe agus cosáin leictreacha níos giorra, cabhraíonn siad le feabhas a chur ar fheidhmíocht aistrithe, sláine comhartha, agus éifeachtacht leictreach i ndearaí PCB nua-aimseartha.

Mar a Rialaíonn SMD Dé-óid an Sreabhadh Reatha i gCiorcaid Leictreonacha

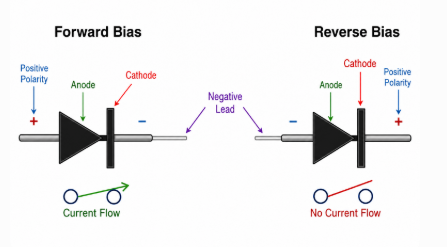

Fíor 2. Oibriú Laofachta ar Aghaidh agus Droim ar Dhé-óid a thaispeánann Iompar Sreafa Reatha

Rialaíonn dé-óidí SMD an sruth trí sheoladh leictreach a cheadú le linn réamhchlaonadh agus trí shruth a bhlocáil le linn oibríochta claonta droim ar ais.

Teirminéal	Feidhm
Anóid	Iontráil reatha dearfach
catóide	Taobh scoir / blocála reatha

I rith claonadh chun tosaigh, sreabhann sruth ón anóid go dtí an chatóid.I rith claonadh droim ar ais, leathnaíonn an réigiún ídiú taobh istigh den acomhal PN agus blocann sé sreabhadh reatha.

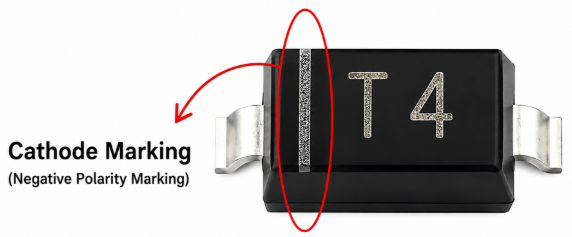

De ghnáth aithnítear an taobh catóide le a marcáil stríoc, marcáil ponc, banna clóite, nó Táscaire scáileáin síoda PCB.

Tá suiteáil polaraíocht cheart tábhachtach toisc go bhféadfadh treoshuíomh dé-óid mícheart a bheith ina chúis le ciorcaid ghearr, róthéamh comhpháirteanna, damáiste srutha droim ar ais, teip rian PCB, agus éagobhsaíocht iomlán an tsoláthair chumhachta.

I stiúir feithicleach córais soilsithe, dé-óid coigeartóirí atá suiteáilte go mícheart, is féidir leis an voltas ceallraí droim ar ais ICanna tiománaithe íogair a bhaint amach, agus is é sin an fáth go gcuirtear dé-óid Schottky cosanta ar ais go coitianta chun cabhrú le cosc damáiste tubaisteach ECU le linn léim-thosaithe nó athsholáthair ceallraí.

Cén fáth a bhfuil Roghanna SMD Diodes i Leictreonaic Nua-Aimseartha

Is fearr dé-óid SMD go forleathan i leictreonaic nua-aimseartha toisc go dtacaíonn siad leagan amach PCB dhlúth, déantúsaíochta SMT uathoibrithe, dearaí gléas éadrom, agus iontaofa tionól ciorcad ard-dlúis .Cuidíonn a struchtúr pacáiste níos lú le feabhsú freisin sláine comhartha agus tacaí oibriú éifeachtach i gcórais leictreonacha spás-srianta.

Ina gcroílár, cuidíonn dé-óid SMD le táirgí leictreonacha níos lú agus níos éifeachtaí a chumasú gan feidhmíocht leictreach a íobairt.De réir mar a leanann feistí nua-aimseartha ag crapadh agus iad ag iarraidh luasanna próiseála níos tapúla agus éifeachtacht chumhachta níos airde, tá comhpháirteanna dlúth leathsheoltóra tar éis éirí níos tábhachtaí i ndearadh PCB.

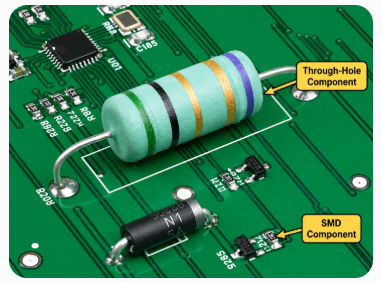

Murab ionann agus comhpháirteanna traidisiúnta trí-poll, tá dé-óid SMD suite go díreach ar dhromchla an PCB, rud a ligeann do mhonaróirí cóimeáil a uathoibriú ag baint úsáide as meaisíní piocadh agus áit ardluais.Feabhsaíonn sé seo go mór éifeachtacht táirgthe, laghdaítear costas déantúsaíochta, agus tacaíonn sé le déantúsaíocht leictreonaic ar scála mór.

Toisc go n-úsáideann dé-óid SMD cosáin leictreacha níos giorra, laghdaíonn siad freisin ionduchtacht seadánacha agus toilleas.Feabhsaíonn sé seo luas aistrithe, sláine na comhartha, agus feidhmíocht ard-minicíochta i gciorcaid leictreonacha nua-aimseartha.

I gcórais chumhachta ard-minicíochta dlúth, cuidíonn caillteanas cumhachta níos ísle le giniúint teasa a laghdú, le héifeachtúlacht a fheabhsú, agus le saolré comhpháirteanna a leathnú i bhfeistí leictreonacha atá pacáilte go docht.

Cuidíonn dé-óid SMD le feabhas a chur ar an iomlán freisin Iontaofacht PCB trí strus meicniúil de bharr luaidhe sreinge fada a íoslaghdú.Déanann a struchtúr dlúth iad an-oiriúnach do dhearaí leictreonacha ard-dlúis agus creathadh-íogair.

Leanann córais leictreonacha nua-aimseartha ag brath ar dé-óid SMD toisc go gcomhcheanglaíonn siad méid dlúth, cosaint iontaofa leictreach, iompar aistrithe éifeachtach, agus comhoiriúnacht láidir le próisis déantúsaíochta PCB uathoibrithe.

Cineálacha Éagsúla Dé-óid SMD agus a bhFeidhmeanna

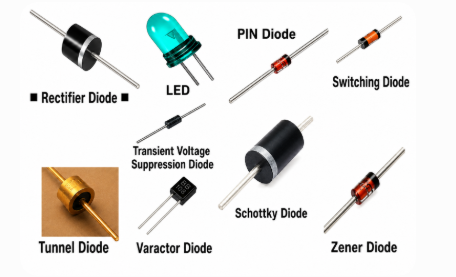

Fíor 3. Cineálacha Coiteanna Dé-óid a úsáidtear i gCiorcaid Leictreonacha

Tá dé-óid SMD ar fáil i roinnt cineálacha speisialaithe, agus tá gach cineál deartha chun feidhm leictreach ar leith a chomhlíonadh i gciorcaid leictreonacha.I measc na rólanna atá acu tá ceartú reatha, rialáil voltais, borrtha faoi chois, lascadh comhartha, braiteadh solais, agus tiúnadh RF.

Diodes coigeartóirí: Tiontaíonn dé-óid choigeartóra SMD sruth ailtéarnach (AC) go sruth díreach (DC).Úsáidtear iad go coitianta i gciorcaid chomhshó cumhachta ina bhfuil gá le aschur DC cobhsaí.

Diodes Schottky: Tá cáil ar dé-óidí Schottky SMD mar gheall ar a n-iompar íseal-voltais chun tosaigh agus aistrithe tapa.Úsáidtear iad go coitianta i gciorcaid chumhachta ard-éifeachtúlachta agus i gcórais leictreonacha a aistríonn go tapa.

Diodes Zener: Rialaíonn dé-óid Zener SMD voltas trí oibriú i mód miondealaithe droim ar ais.Cuidíonn siad le leibhéil chobhsaí voltais a choinneáil agus comhpháirteanna íogair a chosaint ó choinníollacha overvoltage.

Dé-óid a Athrú: Tá dé-óidí SMD aistrithe deartha le haghaidh oibriú tapa aistrithe i gciorcaid chomharthaíochta digiteacha agus ard-minicíochta.Cuidíonn a gcuid ama freagartha tapa le feidhmíocht ródaithe comhartha a fheabhsú.

TVS (Sochtadh Voltais Neamhbhuan) Dé-óid: Cosnaíonn dé-óid TVS SMD ciorcaid ó spikes voltais tobann, urscaoileadh leictreastatach (ESD), agus imeachtaí borrtha neamhbhuan a d'fhéadfadh damáiste a dhéanamh do chomhpháirteanna leathsheoltóra.

Dé-óid astaithe solais (LEDs): Tiontaíonn soilse SMD fuinneamh leictreach i solas infheicthe le haghaidh soilsiú, táscairí taispeána, agus córais backlighting.

Fótadiodes: Tiontaíonn fótadiodes solas isteach go sruth leictreach agus úsáidtear iad go coitianta i gcórais braite optúla agus braite solais.

Diodes Varactor (Varicap).: Feidhmíonn dé-óid Varactor SMD mar toilleoirí faoi rialú voltais a chabhraíonn le minicíocht tiúnta i gciorcaid RF agus cumarsáide a choigeartú.

Diodes Tollán: Is feistí leathsheoltóra ardluais speisialaithe iad dé-óid Tollána a úsáidtear i MICREATHONNACH, oscillator, agus córais RF chun cinn mar gheall ar a saintréithe aistrithe an-tapa.

Anailís Chomparáideach ar Mhórchineálacha Dé-óid SMD

Tá cineálacha éagsúla dé-óid SMD optamaithe le haghaidh riachtanais leictreacha éagsúla cosúil le luas aistrithe, rialú voltais, comhshó cumhachta, agus cosaint ciorcad.Cuidíonn tuiscint na ndifríochtaí seo le feabhas a chur ar roghnú comhpháirteanna do chobhsaíocht theirmeach, feidhmíocht leictreach agus iontaofacht fhadtéarmach.

Gné	Ceartaitheoir	Schottky	Zener	teilifíseáin
Príomhfheidhm	AC/DC comhshó	Caillteanas tapa íseal ag lascadh	Voltas rialachán	borrtha cosaint
Ar aghaidh Voltas	Níos airde	Íseal	Measartha	Athraíonn
Ag aistriú Luas	Measartha	An-tapa	Measartha	thar a bheith tapa
Cumhacht Éifeachtúlacht	Measartha	Ard	Measartha	Dírithe ar chosaint
Droim ar ais Úsáid Miondealaithe	Níl	Níl	Tá	Tá
Coitianta Úsáid Tionscail	Cumhacht soláthairtí	Luchtairí, SMPS	Ráillí voltais	Feithicleach, USB

Dé-óid Schottky Is fearr go coitianta iad i gciorcaid lasctha ard-minicíochta mar go gcabhraíonn a n-voltas chun tosaigh íseal agus a n-am aisghabhála gar-náid le cailliúint cumhachta agus giniúint teasa a laghdú.Feabhsaíonn a saintréithe aistrithe tapa éifeachtúlacht i gcórais leictreonacha dlúth freisin.

I dtiontairí DC-DC dlútha, is minic a tháirgeann dé-óid Schottky caillteanas cumhachta níos ísle ná dé-óidí coigeartaithe caighdeánach toisc go laghdaíonn a voltas tosaigh níos ísle giniúint teasa le linn oibriú leanúnach aistrithe.

Dé-óid Zener a úsáidtear go príomha nuair a bhíonn gá le rialáil voltais chobhsaí agus oibriú miondealaithe droim ar ais rialaithe. Dé-óid TVS, i gcodarsnacht leis sin, atá optamaithe le haghaidh faoi chois neamhbhuan agus cosaint tapa i gcoinne spikes voltais agus imeachtaí ESD.

Dé-óidí coigeartóirí caighdeánacha níos oiriúnaí do chomhshó ginearálta AC-go-DC nuair nach bhfuil an fheidhmíocht aistrithe ultra-tapa chomh tábhachtach céanna.

Baineann comhbhabhtáil leictreach áirithe le gach cineál dé-óid. Mar shampla, Soláthraíonn dé-óid Schottky athrú níos tapúla agus titim voltais níos ísle, ach féadfaidh siad sruth sceite droim ar ais níos airde a tháirgeadh ag teochtaí ardaithe i gcomparáid le coigeartóirí sileacain caighdeánach.

Cuidíonn tuiscint na ndifríochtaí feidhmíochta seo le feabhas a chur ar iontaofacht ciorcaid, cobhsaíocht theirmeach, agus éifeachtacht iomlán an chórais leictreonaigh.

Méideanna Pacáiste Dé-óid SMD agus Feidhmíocht Theirmeach

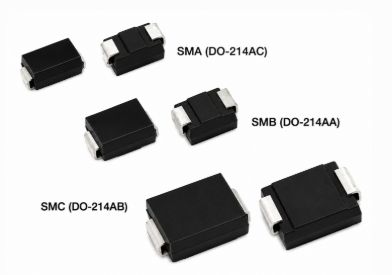

Fíor 4. Méideanna Coiteann Pacáiste Dé-óid SMD: SMA, SMB, agus SMC

Bíonn tionchar díreach ag méid an phacáiste dé-óid dromchla ar chumas láimhseála reatha, diomailt teirmeach, iontaofacht PCB, cobhsaíocht aistrithe, agus marthanacht iomlán meicniúil.Tá sé tábhachtach an pacáiste ceart a roghnú mar is féidir le droch-bhainistíocht teirmeach éifeachtúlacht a laghdú, teocht an acomhal a mhéadú, agus saolré na gcomhpháirteanna a ghiorrú.

Úsáidtear pacáistí dé-óid níos lú go coitianta i ndlúth-leictreonaic ísealchumhachta, agus is fearr a oireann pacáistí níos mó d'fheidhmchláir ard-srutha agus ardchumhachta a ghineann teas suntasach le linn oibriú.

Pacáiste	Uasmhéid Reatha	Feidhmíocht Theirmeach	Úsáid tipiciúla
SOD-523	An-Íseal	Teoranta	Comhartha ag lascadh
SOD-323	Íseal	Measartha	Loighic beag ciorcaid
SOD-123	Meánach	Níos fearr	Zener/ceartaitheoir
SMA	Meán-Ard	Maith	Cumhacht ceartúchán
SMB	Ard	Láidir	teilifíseáin cosaint
SMC	An-Ard	Ar fheabhas	Tionscail cumhacht

Pacáistí SMD níos lú ar nós SOD-523 agus SOD-323 a úsáidtear go coitianta i bpróiseáil dhlúth comhartha agus ciorcaid loighic íseal-srutha áit a bhfuil spás PCB teoranta.Mar sin féin, mar gheall ar a gcumas diomailt teirmeach níos ísle níl siad chomh hoiriúnach d'fheidhmchláir chumhachta ard-reatha.

Pacáistí níos mó ar nós SMA, SMB, agus SMC feidhmíocht theirmeach níos láidre agus cumas láimhseála reatha a sholáthar.Cuidíonn a n-achar dromchla níos mó le teas a dháileadh ar bhealach níos éifeachtaí agus tacaíonn sé le hoibriú níos cobhsaí faoi choinníollacha leictreacha éilitheacha.

Éiríonn feidhmíocht theirmeach níos tábhachtaí i gciorcaid ard-reatha agus ard-minicíochta mar is féidir le teocht an acomhal iomarcach saolré dé-óid a laghdú, éifeachtúlacht cumhachta níos ísle, agus an baol teip PCB a mhéadú.

I leagan amach dlúth PCB, ní mór teas a ghintear taobh istigh den acomhal dé-óid a aistriú go héifeachtach isteach sna sraitheanna copair PCB.Mura féidir leis an teas scaipeadh i gceart, féadfaidh teocht an acomhal ardú go tapa agus rith teirmeach a chruthú, éifeachtúlacht laghdaithe, éagobhsaíocht voltais chun cinn, dul in aois luathaithe leathsheoltóra, agus teip an chomhpháirte roimh am.

Limistéar copair PCB tionchar láidir freisin ar iompar teirmeach. Doirteann copar níos mó ceangailte le pillíní dé-óid cabhrú le teas a scaipeadh ar fud an dromchla PCB, teocht áitiúil hotspot a ísliú, agus tacú le feidhmiú fadtéarmach níos cobhsaí.

I gcórais leictreonacha ardchumhachta, tacaítear go coitianta le cobhsaíocht theirmeach trí úsáid a bhaint as rianta copair níos leithne, vias teirmeach, eitleáin copair ilchiseal, pacáistí dé-óid níos mó, agus dearadh sreabhadh aeir feabhsaithe chun tógáil teasa a laghdú agus teocht oibriúcháin níos sábháilte a chothabháil.

Ábhar tábhachtach eile le linn roghnú na dé-óid is ea derating teirmeach.De réir mar a mhéadaíonn an teocht oibriúcháin, laghdaítear cumas láimhseála reatha sábháilte uasta an dé-óid.Ní mór an t-iompar derating seo a mheas chun cabhrú le róthéamh a chosc faoi fhíorchoinníollacha oibriúcháin.

Cuidíonn roghnú pacáiste cuí le héifeachtúlacht cumhachta, cobhsaíocht theirmeach, marthanacht mheicniúil, comhsheasmhacht déantúsaíochta, agus iontaofacht ciorcad fadtéarmach a bharrfheabhsú.

Fíor 5. Cuidíonn Limistéir Mhóra Copair PCB le Teas a Leathadh agus le Teocht Dé-óid a Laghdú

Mar a théann Limistéar Copper PCB i bhfeidhm ar Theocht Dé-óid

Tá tionchar láidir ag limistéar copair PCB ar fheidhmíocht teirmeach dé-óid SMD toisc go ngníomhaíonn an ciseal copair mar a scaipeoir teasa a aistríonn teas ón acomhal leathsheoltóra.

Nuair a shreabhann sruth tríd an dé-óid, gineann diomailt cumhachta teas laistigh den acomhal.Má tá an limistéar copair máguaird ró-bheag, déantar an teas a chomhchruinniú in aice leis an bpacáiste dé-óid agus méadóidh sé teocht an acomhal go tapa.

Cuidíonn pours copair níos mó a laghdú teochtaí hotspot, feabhas a chur ar scaipeadh teasa, friotaíocht teirmeach níos ísle, stacú le cobhsaíocht fhadtéarmach, agus strus teirmeach a laghdú le linn oibriú leanúnach.

I rialtóirí lasctha dlúth agus chargers tapa, d'fhéadfadh achar copair neamhleor a bheith ina chúis le dé-óid bheaga Schottky róthéamh fiú agus iad ag oibriú laistigh dá dteorainneacha reatha rátáilte.

Feabhsaítear aistriú teirmeach go coitianta trí mhéid an eochaircheap copair a leathnú, ag nascadh pads le plánaí copair inmheánacha, ag baint úsáide as sraitheanna copair níos tiús, agus ag cur vias fuála teirmeach.

Is minic a nochtann anailís íomháithe theirmeach go gcruthaíonn droch-dháileadh copair áiteanna teirmeacha logánta in aice le dé-óidí cumhachta agus comhpháirteanna aistrithe.

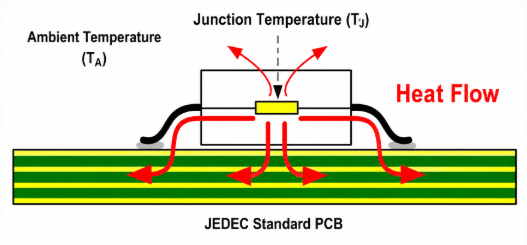

Fíor 6. Sreabhadh Teasa ón Acomhal Dé-óid isteach sa PCB le linn Diomailt Teirmeach

Friotaíocht Theirmeach a Thuiscint (RθJA)

Friotaíocht theirmeach, arna shloinneadh go coitianta mar RθJA (friotaíocht teirmeach acomhal-go-comhthimpeallach), tomhaiseann sé cé chomh héifeachtach is atá aistrithe teasa ón acomhal leathsheoltóra isteach san aer máguaird.

Léiríonn luachanna RθJA níos ísle cumas fuaraithe níos fearr agus aistriú teasa níos éifeachtaí.

Is féidir an gaol idir diomailt cumhachta agus ardú teochta a mheas trí úsáid a bhaint as:

T_J=T_A+(P_D×R_θJA)

Cá háit:

• TJ = teocht an acomhal

• TA = Teocht chomhthimpeallach

• PD = diomailt cumhachta

• RθJA = friotaíocht teirmeach acomhal-go-comhthimpeallach

Tá an caidreamh seo an-tábhachtach i leictreonaic chumhachta toisc go bhféadfadh teocht an acomhal iomarcach sruth sceite a mhéadú, éifeachtúlacht a laghdú, dul in aois leathsheoltóra a luathú, rith teirmeach a spreagadh, agus teip buan dé-óid a chur faoi deara.

Mar shampla, dé-óid Schottky a scaipeann 1W na cumhachta a bhfuil luach RθJA de 80°C/W féadfaidh taithí a fháil ar 80°C ardú teochta acomhal os cionn an teocht chomhthimpeallach.Má tá an teocht an aeir máguaird 40°C, féadfaidh an teocht acomhal druidim 120°C, a fhéadfaidh strus teirmeach a mhéadú go mór agus iontaofacht fhadtéarmach a laghdú.

I ndearaí praiticiúla PCB, tá dé-óid dhlúth SOD-323 Schottky ag feidhmiú ag 1A reatha féadfaidh sé go leor cumhachta a scaipeadh chun teocht an acomhal a ardú thuas 100°C má tá limistéar copair PCB teoranta.Léiríonn tástáil theirmeach go minic gur féidir le méadú ar mhéid doirt chopair agus trí vias teirmeach a chur leis an teocht hotspot a laghdú go suntasach agus tacú le hoibriú fadtéarmach níos cobhsaí.

Tá luachanna RθJA liostaithe go hiondúil i mbileog sonraí dé-óid ar dhromchla agus cuidíonn siad le teocht oibriúcháin shábháilte a mheas faoi choinníollacha PCB fíor.Léiríonn luachanna friotaíochta teirmeach níos ísle go ginearálta cumas fuaraithe níos láidre agus aistriú teasa níos éifeachtaí isteach sa timpeallacht máguaird.

Go ginearálta bíonn friotaíocht teirmeach níos airde ag pacáistí SMD níos lú mar go gcuireann a n-achar dromchla laghdaithe teorainn le haistriú teasa isteach sa PCB agus san aer máguaird.

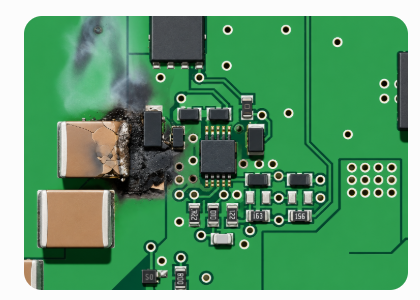

Fíor 7. Dochar Róthéamh de bharr Drochdhioscairt Teasa i bPacáistí Dlúth SMD

Cén fáth Pacáistí SMD Beaga róthéamh níos tapúla

Is minic a overheat pacáistí beaga SMD níos tapúla toisc go bhfuil siad mais teirmeach teoranta, limistéar diomailt teasa níos lú, friotaíocht teirmeach níos airde, agus limistéar teagmhála copair laghdaithe.

Mar shampla , tá pacáistí SOD-523 agus SOD-323 den scoth le haghaidh feidhmchláir dhlúth-chomharthaí, ach d'fhéadfadh go mbeadh siad ag streachailt i gciorcaid aistrithe ard-reatha nuair a ghineann diomailt cumhachta leanúnach teas suntasach.

De réir mar a ardaíonn an teocht, méadaíonn an sruth sceite, aistríonn tréithe voltais chun cinn, laghdaítear éifeachtúlacht, agus luasghéaraíonn díghrádú leathsheoltóra.

I gléasanna leictreonacha dlúth ar nós fóin chliste agus Chargers USB-C, pacáilte go dlúth Leagan amach PCB is féidir leis teas a ghabháil agus tógáil teirmeach thart ar phacáistí dé-óid bheaga a dhéanamh níos measa.Méadaíonn drochshreabhadh aeir an strus teirmeach tuilleadh toisc go mbíonn comhiompar nádúrtha teoranta laistigh d’imfháluithe dlúth.

Laghdaítear rioscaí róthéamh go coitianta trí phacáistí dé-óid níos mó a roghnú, sreabhadh aeir PCB a bharrfheabhsú, limistéar eitleáin copair a mhéadú, sruth oibriúcháin a ísliú, agus dé-óid Schottky ardéifeachtúlachta a úsáid.

Paraiméadar	Cur síos	Tábhacht
Droim ar ais Voltas (Vr)	Uasmhéid voltas droim ar ais	Cosc briseadh síos
Ar aghaidh Voltas (Vf)	Titim voltas le linn seolta	Tionchar éifeachtúlacht agus giniúint teasa
Sceitheadh Reatha (IR)	Droim ar ais sceitheadh ​​reatha	Tábhachtach le haghaidh ciorcaid ísealchumhachta
Am Aisghabhála (trr)	Ag aistriú luas aisghabhála	Tábhachtach le haghaidh oibríocht ard-minicíochta
Acomhal Cumas (Cj)	Muirear stóráilte idir críochfoirt	Tionchar aige ar RF agus feidhmíocht aistrithe
Uasmhéid Teocht Acomhal (Tj)	Sábháilte is airde teocht oibriúcháin	Cosc damáiste teirmeach

Go ginearálta soláthraíonn pacáistí dé-óid níos mó friotaíocht teirmeach níos ísle agus cumas diomailt teasa níos fearr.Cé go gcabhraíonn pacáistí níos lú le méid PCB a laghdú, is minic a éilíonn siad bainistíocht theirmeach níos cúramach faoi ualach reatha leanúnach.

Cé go gcuidíonn pacáistí dé-óid dromchla níos lú úsáid spáis PCB a laghdú, is minic a éilíonn siad dearadh teirmeach níos cúramaí toisc go gcuireann a n-achar dromchla laghdaithe srian ar chumas diomailt teasa faoi ualach reatha leanúnach.

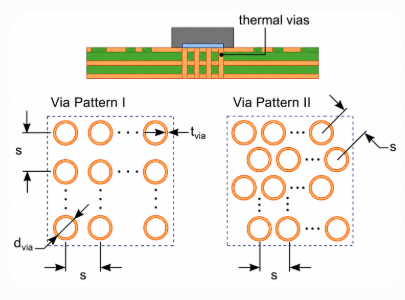

Fíor 8. Patrúin Trí Theirmeach a Úsáidtear chun Diomailt Teasa PCB agus Éifeachtúlacht Fuarú a Fheabhsú

Vias Teirmeach agus Fuarú PCB Ilshraith

Is poill phlátáilte iad vias teirmeach a aistríonn teas ón gciseal barr PCB isteach i bplánaí copair inmheánacha nó bun.Cuidíonn siad le teas a dháileadh ar fud sraitheanna iomadúla PCB in ionad an teas a dhíriú in aice leis an bpacáiste dé-óid.

Cuidíonn vias teirmeach le teocht acomhal níos ísle, tacaíonn siad le scaipeadh teirmeach, laghdaítear foirmiú hotspot, agus feabhsaítear iontaofacht fhadtéarmach.

Tacaíonn eitleáin chopair PCB ilchiseal tuilleadh le diomailt teasa toisc go bhfeidhmíonn limistéir mhóra copair inmheánacha mar thaiscumair theirmeacha a ionsúnn agus a dháileann teas ar bhealach níos éifeachtaí.Éiríonn sé seo thar a bheith tábhachtach i ndlúth-leictreonaic ardchumhachta áit a bhfuil teorainn leis an sruth aeir.

Fíor 9. Feabhsaíonn Sreabhadh Aeir Fuarú Dé-óid SMD

Feabhsaíonn Sreabhadh Aeir Cuí Fuarú agus Iontaofacht Dé-óid SMD

Bíonn tionchar láidir ag sreabhadh aeir ar theocht oibriúcháin dé-óid, go háirithe in iarratais ardchumhachta.Is féidir le droch-choinníollacha sreafa aeir teas a ghabháil in aice le dromchla an PCB agus méadú ar theocht acomhal, sruth sceite, strus teirmeach, agus dóchúlacht teip.

Cuidíonn aer-sreabhadh éigeantach ó lucht leanúna fuaraithe chun teas a bhaint níos éifeachtaí agus íslíonn sé an teocht oibriúcháin i gcórais leictreonacha ardchumhachta nuair a bhíonn gá le diomailt teasa leanúnach.

Féadfaidh fiú feabhsuithe measartha ar shreabhadh aeir an teocht acomhal dé-óid a laghdú go mór agus tacú le cobhsaíocht oibriúcháin fhadtéarmach.

Teastáil Teirmeach i nDearaí Ard-Reatha

Tagraíonn deirm teirmeach do chumas láimhseála reatha dé-óid a laghdú de réir mar a mhéadaíonn an teocht oibriúcháin.

Sonraíonn an chuid is mó de na sonraí dé-óid rátálacha reatha faoi choinníollacha saotharlainne rialaithe, go minic timpeall 25°C teocht chomhthimpeallach.I bhfíorchórais leictreonacha, is minic a bhíonn an teocht oibriúcháin i bhfad níos airde.

De réir mar a mhéadaíonn teocht an acomhal, laghdaítear an sruth oibriúcháin shábháilte, méadaíonn an sruth sceite, ardaíonn diomailt cumhachta, agus éiríonn an baol go dtarlódh rith teirmeach níos airde.

Cuirtear corrlaigh derating teirmeach i bhfeidhm go coitianta chun tacú le hiontaofacht faoi na coinníollacha oibriúcháin is measa, go háirithe i gcórais leictreonacha ardchumhachta agus ard-minicíochta ina ndéantar an teas a ghiniúint go leanúnach.

Má dhéantar neamhaird de derating teirmeach, d'fhéadfadh teip an chomhpháirte roimh am, iompar ciorcaid éagobhsaí, ró-théamh, agus saolré laghdaithe an táirge a bheith mar thoradh ar neamhaird a dhéanamh de dhíriú teirmeach.

Cuidíonn dearadh teirmeach cuí a chinntiú gur féidir le dé-óid SMD oibriú go sábháilte faoi choinníollacha strus leanúnacha leictreachais agus comhshaoil ​​thar shaolréanna seirbhíse fada.

Fíor-Fadhbanna Teirmeacha PCB in Iarratais SMD Diode

Tá fadhbanna bainistíochta teirmeach i measc na ndúshlán iontaofachta is coitianta in iarratais dé-óid SMD nua-aimseartha.Toisc go bhfuil pacáistí SMD dlúth agus pacáilte go dlúth ar PCBanna, féadfaidh an iomarca teasa cur isteach go tapa ar fheidhmíocht leictreach agus ar chobhsaíocht ciorcaid fhadtéarmach.

Tarlaíonn fadhb phraiticiúil choitianta amháin i leictreonaic iniompartha a úsáideann dé-óid SOD-323 Schottky dlúth le haghaidh bainistíocht cumhachta agus cosaint polaraíocht droim ar ais.

Fíor-Fadhb Teirmeach PCB: SOD-323 Róthéamh

I gciorcaid dhlúth ard-srutha, féadfaidh dé-óid SOD-323 Schottky róthéamh nuair a bhíonn limistéar copair PCB ró-bheag, tá srian ar an sreabhadh aer, sáraíonn an t-athrú reatha teorainneacha oibriúcháin sábháilte, níl vias teirmeach as láthair, nó níl leithead rian PCB leordhóthanach.

De réir mar a mhéadaíonn teocht an acomhal, d’fhéadfadh éifeachtúlacht laghdaithe a bheith ag an dé-óid, méadú ar an sruth sceite, rith teirmeach, éagobhsaíocht voltais, agus díghrádú leathsheoltóra roimh am.

I measc na hairíonna infheicthe go minic tá dídhathú PCB, marcanna dóite in aice leis an dé-óid, iompar luchtaithe éagobhsaí, éifeachtúlacht chomhshó cumhachta laghdaithe, agus oibriú ciorcaid uaineach.

I chargers dlúth USB-C agus tiontairí DC-DC, is féidir le róthéamh dé-óid Schottky éifeachtúlacht luchtaithe a laghdú go mór agus saolré na gcomhpháirteanna in aice láimhe a ghiorrú mar gheall ar strus teirmeach áitiúil.

I ndearadh charger USB-C dhlúth amháin, tháinig dé-óid beag SOD-323 Schottky ró-the le linn oibriú tapa muirearaithe leanúnach toisc go raibh an limistéar copair PCB mórthimpeall ró-bheag chun teas a scaipeadh i gceart.Nocht íomháú teirmeach teochtaí hotspot logánta in aice leis an bpacáiste dé-óid, rud a d'eascair feidhmíocht luchtaithe éagobhsaí tar éis oibríocht leathnaithe.Chuidigh an teocht oibriúcháin níos ísle agus an iontaofacht fhadtéarmach a fheabhsú trí phacáiste SMA níos mó a chur in ionad an dé-óid agus trí vias teirmeach a chur leis.

Léiríonn an cineál fadhb róthéamh seo conas a théann cáilíocht leagan amach PCB i bhfeidhm go díreach ar chobhsaíocht theirmeach agus ar shaolré leathsheoltóra i gcórais leictreonacha ardchumhachta dlúth.

Réiteach Teirmeach PCB Praiticiúil

Cuidíonn méadú ar an limistéar doirteadh copair timpeall pillíní dé-óid chun diomailt teirmeach a fheabhsú trí theas a scaipeadh thar dhromchla PCB níos mó.Tacaítear go coitianta le hiontaofacht theirmeach freisin trí úsáid a bhaint as rianta copair níos leithne, eitleáin copair ilchiseal, vias teirmeach, dearadh sreabhadh aeir feabhsaithe, agus pacáistí dé-óid níos mó le haghaidh ualaí reatha níos airde.

I ndearaí praiticiúla PCB, is féidir le droch-bhainistíocht theirmeach teochtaí hotspot logánta a chruthú a luathaíonn dul in aois leathsheoltóra agus a mhéadaíonn rátaí teip fadtéarmacha.Cuidíonn dearadh leagan amach ceart teirmeach le hoibriú cobhsaí a choimeád, go háirithe i gcórais leictreonacha dlúth ina bhfuil teorainn le sreabhadh aer agus spás fuaraithe.

Is minic a úsáidtear anailís íomháithe teirmeach le linn forbairt PCB chun comhpháirteanna róthéamh a aithint agus dáileadh teasa a bharrfheabhsú roimh olltáirgeadh.

Bíonn córais leictreonacha nua-aimseartha ag brath go mór ar dhearadh teirmeach cúramach mar is féidir fiú méaduithe beaga teochta cur isteach go mór ar iontaofacht fhadtéarmach agus ar chobhsaíocht leictreach.

Paraiméadair Tábhachtacha Leictreacha maidir le Roghnú Dé-óid SMD

Chun an dé-óid SMD ceart a roghnú ní mór meastóireacht chúramach a dhéanamh ar roinnt paraiméadair leictreacha tábhachtacha a théann i bhfeidhm go díreach ar éifeachtúlacht, ar chobhsaíocht theirmeach, ar fheidhmíocht aistrithe, agus ar iontaofacht ciorcad fadtéarmach.

Tá cineálacha éagsúla dé-óid optamaithe le haghaidh coinníollacha oibriúcháin éagsúla.Tá cuid acu deartha le haghaidh lascadh ardluais, agus tugann cuid eile tosaíocht do chosaint borrtha, rialáil voltais, nó cumas láimhseála ard-reatha.Cuidíonn tuiscint na bparaiméadar leictreach seo chun an dé-óid is oiriúnaí a chinneadh d'iarratas ar leith.

Paraiméadar	Cur síos	Tábhacht
Droim ar ais Voltas (Vr)	Uasmhéid voltas droim ar ais	Cosc briseadh síos
Ar aghaidh Voltas (Vf)	Titim voltas le linn seolta	Tionchar éifeachtúlacht agus giniúint teasa
Sceitheadh Reatha (IR)	Droim ar ais sceitheadh ​​reatha	Tábhachtach le haghaidh ciorcaid ísealchumhachta
Am Aisghabhála (trr)	Ag aistriú luas aisghabhála	Tábhachtach le haghaidh oibríocht ard-minicíochta
Acomhal Cumas (Cj)	Muirear stóráilte idir críochfoirt	Tionchar aige ar RF agus feidhmíocht aistrithe
Uasmhéid Teocht Acomhal (Tj)	Sábháilte is airde teocht oibriúcháin	Cosc damáiste teirmeach

D'fhéadfadh róthéamh, oibriú éagobhsaí, caillteanas cumhachta iomarcach, éifeachtúlacht laghdaithe, rith teirmeach, agus teip comhpháirteanna roimh am a bheith mar thoradh ar roghnú paraiméadair leictreacha mícheart.Cuidíonn roghnú paraiméadar cuí le hiontaofacht ciorcaid, cobhsaíocht theirmeach, éifeachtúlacht fuinnimh, agus feidhmíocht leictreonach fadtéarmach a thacú.

Voltas ar Aghaidh (Vf)

Cinneann an voltas ar aghaidh cé mhéad voltas a chailltear nuair a shreabhann sruth tríd an dé-óid le linn oibríocht réamhchlaonta.

Cineál Dé-óid	Voltas Ar Aghaidh tipiciúla
Schottky Dé-óid	0.2V–0.4V
sileacain Diode coigeartóirí	0.7V–1.1V

Feabhsaíonn voltas tosaigh níos ísle éifeachtúlacht cumhachta go díreach toisc go ndéantar níos lú fuinnimh leictreach a thiontú go teas le linn seolta.Éiríonn sé seo thar a bheith tábhachtach i leictreonaic dhlúth áit a bhfuil spás bainistíochta teirmeach teoranta.

Roghnaítear dé-óid Schottky go coitianta le haghaidh ciorcaid chumhachta ardéifeachtúlachta mar gheall ar a dtiteann voltas laghdaithe agus a n-iompar aistrithe tapa.Féadfaidh coigeartóirí caighdeánach sileacain, áfach, lamháltas droim ar ais níos fearr a sholáthar agus sruth sceite níos ísle in iarratais áirithe.

Cuidíonn voltas tosaigh níos ísle freisin le strus teirmeach a laghdú, le héifeachtúlacht a fheabhsú, le teocht an acomhal a ísliú, agus le saolré na gcomhpháirteanna a leathnú.

Caidreamh diomailt cumhachta:

P=V_f×i

Is féidir fiú laghduithe beaga ar an voltas chun cinn a laghdú go mór caillteanas cumhachta i gcórais leictreonacha ard-reatha.

Voltas Droim ar Ais (Vr)

Sainmhíníonn rátáil voltais droim ar ais an t-uasvoltas cúlaithe is féidir leis an dé-óid a sheasamh go sábháilte sula dtarlaíonn cliseadh leictreach.Má sháraíonn an voltas droim ar ais feidhmithe an teorainn rátáilte, féadfaidh an dé-óid briseadh maoláin, ró-sceitheadh ​​​​srutha, damáiste buan leathsheoltóra, agus teip PCB le linn borrtha voltais.

De ghnáth roghnaítear rátálacha voltais droim ar ais le lamháil sábháilteachta breise chun cabhrú le hiontaofacht a choinneáil le linn coinníollacha oibriúcháin díomuana.Méadaíonn corrlach cúlvoltais neamhleor an baol go mbeidh fadhbanna iontaofachta fadtéarmacha agus teipeanna réimse gan choinne.

Sceitheadh Reatha (IR)

Tagraíonn sruth sceite don mhéid beag den sruth droim ar ais a shreabhann tríd an dé-óid nuair a bhíonn sé claonta droim ar ais.Cé go bhfuil an sceitheadh ​​reatha an-bheag de ghnáth, d'fhéadfadh sceitheadh ​​iomarcach saol na ceallraí a laghdú, éifeachtúlacht fuireachais a ísliú, strus teirmeach a mhéadú, agus tionchar a bheith aige ar chiorcaid chruinneas ísealchumhachta.

Méadaíonn sruth sceite go ginearálta de réir mar a ardaíonn an teocht, ardaíonn an voltas droim ar ais, agus nuair a tharlaíonn dul in aois leathsheoltóra.Tá feidhmíocht sceite íseal tábhachtach go háirithe i leictreonaic iniompartha, córais faoi thiomáint ceallraí, feistí IoT, agus ciorcaid fuireachas atá tíosach ar fhuinneamh.

De ghnáth bíonn sruth sceite níos airde ag dé-óid Schottky ná coigeartóirí caighdeánacha sileacain, go háirithe ag teochtaí oibriúcháin ardaithe.

Mar shampla, Soláthraíonn dé-óid Schottky éifeachtacht den scoth go coitianta i luchtairí tapa mar gheall ar a voltas tosaigh íseal.Mar sin féin, d'fhéadfadh go laghdódh a sruth sceite níos airde ag teocht ardaithe éifeachtúlacht fuireachais i gcórais faoi thiomáint ceallraí beagán.

Éiríonn an comhbhabhtáil seo tábhachtach i ndearaí leictreonacha ísealchumhachta, áit a bhfuil saol ceallraí fada agus ídiú cumhachta fuireachais íosta mar thosaíochtaí.

Am Aisghabhála (trr)

Tomhaiseann an t-am athshlánaithe cé chomh tapa agus a stopann an dé-óid de sheoladh agus í ag athrú ó chlaonadh chun cinn go dtí an claonadh cúlaithe.

Cineál Dé-óid	Am Aisghabhála tipiciúla
Caighdeán Ceartaitheoir	2µs–30µs
Aisghabháil Fast Dé-óid	50ns-500ns
Schottky Dé-óid	Near nialas

Éiríonn níos tábhachtaí fós am téarnaimh de réir mar a mhéadaíonn minicíocht an aistrithe.Tá dé-óid choigeartóirí caighdeánach inghlactha go ginearálta le haghaidh soláthairtí cumhachta íseal-minicíochta, ach d'fhéadfadh go gcruthódh siad caillteanais aistrithe iomarcacha i gciorcaid ard-minicíochta.

I soláthairtí cumhachta lasctha ard-minicíochta, d'fhéadfadh dé-óid coigeartóirí níos moille caillteanais aistrithe breise a ghiniúint toisc go leanann an sruth aisghabhála droim ar ais ag sileadh go hachomair le linn aistrithe aistrithe.Cuidíonn aisghabháil tapa agus dé-óid Schottky leis na caillteanais seo a laghdú, giniúint teasa níos ísle, agus feabhas a chur ar éifeachtúlacht tiontaire iomlán.

Is fearr le hathshlánú tapa agus dé-óid Schottky go coitianta maidir le soláthairtí cumhachta a athrú, luchtairí tapa, tiontairí DC-DC, ciorcaid chumhachta RF, agus córais tionsclaíochta ard-minicíochta.

Cuidíonn a n-iompar aistrithe níos tapúla le caillteanais aistrithe a laghdú, giniúint teasa a laghdú, éifeachtúlacht a fheabhsú, torann EMI a laghdú, agus tacú le cobhsaíocht theirmeach níos fearr.

Mar sin féin, féadfaidh dé-óid Schottky sruth sceite droim ar ais níos airde a thaispeáint ag teochtaí ardaithe, nach mór a chur san áireamh i dtimpeallachtaí a bhfuil éileamh teirmeach orthu.

Cumas Acomhal (Cj)

Seasann toilleas acomhal don lucht leictreach stóráilte idir na teirminéil dé-óid.Bíonn tionchar díreach ag an bparaiméadar seo ar luas aistrithe, feidhmíocht RF, sláine comhartha, agus iompar ciorcad ard-minicíochta.

Cuidíonn toilleas acomhal níos ísle le feabhas a chur ar athrú ard-minicíochta, cobhsaíocht comhartha RF, feidhmíocht ciorcad cumarsáide, agus cruinneas próiseála comhartha.

Tá tábhacht ar leith ag baint le toilleas acomhal i gcórais chumarsáide RF, leictreonaic gan sreang, ciorcaid phróiseála comhartha, agus córais dhigiteacha ardluais.D'fhéadfadh saobhadh comhartha, iompar aistrithe níos moille, agus éifeachtúlacht laghdaithe RF a thabhairt isteach le toilleas iomarcach.

Teocht Uasta Acomhal (Tj)

Sainmhíníonn teocht uasta acomhal, a scríobhtar go coitianta mar Tj, an teocht oibriúcháin shábháilte is airde d'acomhal inmheánach leathsheoltóra an dé-óid.

Tá an paraiméadar seo thar a bheith tábhachtach mar go bhféadfadh sé go dteipeann ar an dé-óid fiú nuair is cosúil go bhfuil rátálacha voltais agus reatha inghlactha mura bhfuil an bhainistíocht teirmeach leordhóthanach.

De réir mar a mhéadaíonn teocht an acomhal, féadfaidh an dé-óid méadú ar shruth sceite, éifeachtúlacht laghdaithe, éagobhsaíocht voltais chun cinn, dul in aois luathaithe leathsheoltóra, agus damáiste inmheánach buan.

In iarratais dé-óid SMD ard-reatha, d'fhéadfadh teocht an acomhal iomarcach a bheith ina chúis le rith teirmeach.Tarlaíonn sé seo nuair a mhéadaíonn an teocht ardaithe sruth sceite agus diomailt cumhachta, rud a ghineann níos mó teasa ansin agus a ardaíonn teocht an acomhail tuilleadh.

Mura ndéantar rialú teirmeach ar éalaithe, d'fhéadfadh go dteipfidh ar an dé-óid go tobann agus go ndéanfaidh sé damáiste do na comhpháirteanna PCB máguaird.

Má fheidhmítear go leanúnach gar d’uasteocht an acomhail, d’fhéadfadh sé saolré comhpháirte fadtéarmach a ghiorrú, fiú mura dtarlaíonn teip láithreach.Luathaíonn teocht ardaithe meicníochtaí caitheamh leathsheoltóra agus laghdaítear iontaofacht fhadtéarmach.

Feabhsaítear iontaofacht theirmeach go coitianta trí úsáid a bhaint as pacáistí dé-óid níos mó, rianta copair níos leithne, doirteanna copair PCB níos mó, vias teirmeach, sruth aeir níos fearr, agus teicnící derating reatha.

Cuidíonn bainistíocht theirmeach cuí le teocht acomhal sábháilte a choinneáil, le hiontaofacht fhadtéarmach a fheabhsú, agus an baol a bhaineann le teip comhpháirteanna roimh am i gcórais leictreonacha nua-aimseartha a laghdú.

Mar shampla, féadfaidh sonraíocht dé-óid uasteocht acomhal 150°C agus luach RθJA de 90°C/W a shonrú.Cuidíonn na luachanna seo le meastachán a dhéanamh an féidir leis an dé-óid oibriú go sábháilte faoi choinníollacha tuartha teochta comhthimpeallacha agus diomailt cumhachta.

Conas Cóid Dé-óid SMD agus Polaracht a Aithint

Fíor 10. Marcáil Polarachta Cathóide Dé-óid SMD

Is é ceann de na ceisteanna cuardaigh is coitianta a bhaineann le dé-óid SMD Conas marcanna dé-óid SMD a aithint mar is minic a phriontáileann monaróirí cóid SMD giorraithe ar phacáistí dé-óid mar gheall ar mhéid comhpháirte teoranta.

Cód	Is féidir Cineál Dé-óid
A7	Dé-óid a athrú
M7	Dé-óid coigeartóra
T4	dé-óid TVS

Toisc go n-athraíonn córais mharcála idir déantúsóirí, déantar sainaithint comhpháirteanna a fhíorú de ghnáth trí úsáid a bhaint as datasheets, bunachair shonraí cód SMD, agus tástáil dé-óid iliméadair.

Conas Dé-óid SMD a Thástáil le Ilmhéadar

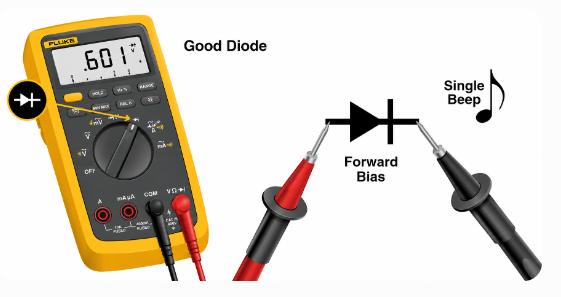

Fíor 11. Dé-óid SMD a thástáil le hIlmhéadar

Dé-óid SMD a thástáil le a iliméadair cabhraíonn sé le fadhbanna coitianta a aithint mar chiorcaid ghearr, ciorcaid oscailte, damáiste sceite, agus teip teirmeach.Tá nósanna imeachta tástála cuí tábhachtach mar go bhféadfadh diagnóis mhíchruinn nó damáiste PCB de thaisme a bheith mar thoradh ar thomhais mhíchearta.

Réamhchúraimí Sábháilteachta Roimh Thástáil

Sula ndéanfaidh tú aon tomhais dé-óid:

1. Déan an chumhacht a dhícheangal agus a leithlisiú ón gciorcad

2. Toilleoirí urscaoilte go hiomlán sula dteagmháil leat an PCB

3 . Seachain ciorcaid fhuinnimh a thástáil

4. Úsáid cosaint ESD agus leictreonaic íogair á láimhseáil

Féadfaidh toilleoirí móra taobh istigh de sholáthairtí cumhachta, chargers, agus leictreonaic thionsclaíoch voltas contúirteach a choinneáil fiú tar éis an chumhacht a bhaint.Cuidíonn scaoileadh toilleoirí leis an mbaol turraing leictreach agus damáiste thimpiste do chomhpháirteanna a laghdú.

Ní bhíonn tomhais ionchiorcaid iontaofa go hiomlán freisin mar go bhféadfadh na comhpháirteanna PCB mórthimpeall léamha bréagacha a chruthú.Is féidir le friotóirí comhthreomhara, toilleoirí, ionduchtóirí, agus cosáin leathsheoltóra difear a dhéanamh ar thomhais iliméadair agus torthaí míthreoracha a tháirgeadh.

Le haghaidh fabhtcheartaithe níos cruinne, is minic a thógann taobh amháin den dé-óid ón PCB chun an comhpháirt a leithlisiú le linn tástála.

Tástáil Laofachta ar Aghaidh

Socraigh an t-ilmhéadar go modh tástála dé-óid.Ceangail an taiscéalaí dearg leis an anóid agus an taiscéalaí dubh leis an gcatóid.De ghnáth taispeánann dé-óid shláintiúil titim voltais ar aghaidh thart ar 0.2V–0.4V do dhé-óidí Schottky agus 0.6V–0.7V do dhé-óidí sileacain.Léiríonn na léamha seo titim voltais chun tosaigh na dé-óid le linn seolta.Cuidíonn voltas tosaigh níos ísle i dé-óidí Schottky le héifeachtúlacht a fheabhsú agus le giniúint teasa a laghdú i gciorcaid lasctha ard-minicíochta.

Tástáil Laofachta Droim ar Ais

Cuir siar na tóireadóirí iliméadair tríd an taiscéalaí dubh a nascadh leis an anóid agus an taiscéalaí dearg leis an gcatóid.Ba cheart go gcuirfeadh dé-óid shláintiúil bac ar shreabhadh droim ar ais.Is gnách go dtaispeánann an t-ilmhéadar OL (Lúb Oscailte) nó friotaíocht an-ard.Má shreabhann sruth intomhaiste sa chlaonadh droim ar ais, d'fhéadfadh go mbeadh damáiste sceite, miondealú acomhal nó díghrádú teirmeach ag an dé-óid.Is minic a éiríonn fadhbanna droim ar ais sceitheadh ​​níos déine ag teochtaí oibriúcháin ardaithe.

Comhtháscairí Teip

Siomptóim	Cúis Féideartha
0V araon treoracha	Dé-óid ghearrtha
OL araon treoracha	Dé-óid oscailte
Éagobhsaí léamha	Teirmeach damáiste nó sceitheadh

Dé-óid ghearrtha a tharlaíonn go coitianta tar éis ró-bhrú leictreach, imeachtaí polaraíocht droim ar ais, róthéamh mór, nó damáiste borrtha.Dé-óid oscailte d'fhéadfadh teipeanna a bheith mar thoradh ar dhamáiste sreang bannaí, rothaíocht teirmeach iomarcach, scoilteadh meicniúil, nó lochtanna déantúsaíochta.Éagobhsaí nó neamh-chomhsheasmhach féadfaidh léamha damáiste teirmeach inmheánach, fadhbanna reatha sceitheadh, hailt sádrála scáinte, nó díghrádú leathsheoltóra páirteach a léiriú.

I gciorcaid aistrithe ard-minicíochta agus soláthairtí cumhachta, féadfaidh dé-óid SMD lochtach a bheith ina chúis le giniúint teasa iomarcach, voltas aschuir éagobhsaí, torann aistrithe, éifeachtúlacht muirir laghdaithe, agus oibriú ciorcaid uaineach.

Cuidíonn tástáil chuí iliméadair le dé-óidí lochtacha a aithint go tapa agus tacaíonn sé le fabhtcheartú níos cruinne i gcórais leictreonacha nua-aimseartha.

Teipeanna Coitianta Dé-óid SMD, Botúin Dearaidh PCB, agus Caighdeáin Iontaofachta

Cé go bhfuil dé-óid SMD an-iontaofa, is féidir le dearadh ciorcad míchuí, strus teirmeach, ró-bhrú leictreach, nochtadh ESD, agus droch-chleachtais sádrála a bheith ina chúis le teip roimh am agus fadhbanna iontaofachta fadtéarmacha.

Cuidíonn tuiscint ar mheicníochtaí teip coitianta le hiontaofacht PCB a fheabhsú agus rátaí teip réimse a laghdú i gcórais feithicleach, tionsclaíochta, cumarsáide agus leictreonacha

Teipeanna Coiteann Dé-óid SMD agus Fabhtcheartú

Cúis Teip	Comharthaí Coiteann	Toradh Dóchúil
Leictreach overstress	Róthéamh	Barrachas damáiste reatha
Iomarcach teas	Marcanna sruthán	Teirmeach runaway
Nochtadh ESD	Caillte borrtha cosaint	dé-óid TVS díghrádú
PCB flex damáiste	Eadrannach oibríocht	Craiceáilte joints solder
Míchuí sádráil	Voltas éagobhsaíocht	Droim ar ais sceitheadh agus oibriú éagobhsaí

Tá strus teirmeach iomarcach agus ró-bhrú leictreach fós ar dhá cheann de na cúiseanna is coitianta le teip dé-óid SMD i leictreonaic nua-aimseartha.Eascraíonn go leor fadhbanna iontaofachta as dearadh teirmeach PCB neamhleor, roghnú míchuí dé-óid, cosaint borrtha neamhleor, droch-chaighdeán comhpháirteach solder, agus corrlach voltas oibriúcháin mícheart.

Tarlaíonn róbhrú leictreach nuair a oibríonn an dé-óid thar a voltas nó rátáil reatha.Féadfaidh sé seo teocht an acomhal a mhéadú go tapa agus damáiste buan a dhéanamh don struchtúr leathsheoltóra.

Is cúis mhór teip eile é strus iomarcach teirmeach sa leictreonaic dhlúth nuair nach gcuireann achar copair PCB neamhleor teorainn le diomailt teasa.

Bíonn tionchar coitianta ag damáiste ESD ar dé-óid TVS atá suiteáilte i gcalafoirt USB, comhéadain HDMI, córais cumarsáide feithicleach, agus ciorcaid chosanta Ethernet.Déanann nochtadh borrtha arís agus arís eile díghrádú de réir a chéile ar chumas cosanta an dé-óid le himeacht ama.

Botúin Dearaidh Coiteann PCB le Diodes SMD

• Padaí Teirmeacha Róbheaga

Méadaíonn diomailt copair lag teocht an acomhal agus laghdaítear iontaofacht fhadtéarmach.Féadfaidh pillíní teirmeacha beaga an teas a chosc ó scaipeadh go héifeachtach ar fud an PCB.

• Socrúchán TVS mícheart

Ní bhíonn dé-óidí TVS a chuirtear ró-fhada ó chónaisc sheachtracha chomh héifeachtach i gcoinne imeachtaí ESD agus spící voltais neamhbhuan.I gcórais chumarsáide ardluais ar nós USB, HDMI, agus líonraí sonraí feithicleach, féadfaidh socrúchán dé-óid TVS míchuí ligean do spící voltais neamhbhuan ICanna íogaire a bhaint amach sula dtarlaíonn sé faoi chois, rud a mhéadaíonn an baol damáiste buan ciorcad.

• Coigeartóirí Mall a Úsáid i gCiorcaid Ardluais

D’fhéadfadh torann aistrithe, caillteanas cumhachta méadaithe, éifeachtúlacht laghdaithe, agus fadhbanna EMI a thabhairt isteach le hamanna aisghabhála mall.De ghnáth is fearr le hathshlánú tapa nó dé-óid Schottky in iarratais aistrithe ard-minicíochta.

• Corrlach Droim-voltais Míchuí

Má roghnaítear dé-óidí atá ró-ghar don voltas oibriúcháin méadaítear an baol go mbeidh briseadh síos le linn borrtha díomuana nó coinníollacha oibriúcháin éagobhsaí.Is minic a fheabhsaítear iontaofacht dé-óid trí bhainistíocht theirmeach cuí, corrlach voltais leordhóthanach, leagan amach PCB optamaithe, socrú dé-óid ceart in aice le comhéadain leochaileacha, agus cleachtais sádrála iontaofa a chomhcheangal.

Caighdeáin Iontaofachta agus Deimhnithe Comhlíonta

Cuidíonn caighdeáin iontaofachta lena fhíorú gur féidir le dé-óid SMD oibriú go sábháilte faoi choinníollacha éilitheacha leictreacha, teirmeacha agus comhshaoil.

Gné	LFC Dé-óid	Trí-Poll Dé-óid
Méid PCB	Dlúth	Níos mó
Déantúsaíocht	SMT uathoibrithe	Sádróir láimhe/tonn
Feidhmíocht Ard-Minicíochta	Níos fearr	Íochtarach
Deisiúcháin	Níos deacra	Níos éasca
Diomailt Teirmeach	Measartha	Níos fearr le haghaidh ardchumhachta
Úsáid Choiteann	Inaistrithe leictreonaic	Córais thionsclaíocha

Cuidíonn tástáil chomhlíonta le hiontaofacht fhadtéarmach, comhsheasmhacht déantúsaíochta, sábháilteacht táirgí, marthanacht theirmeach, agus comhlíonadh comhshaoil.

Diodes SMD vs Trí-Poll Diodes

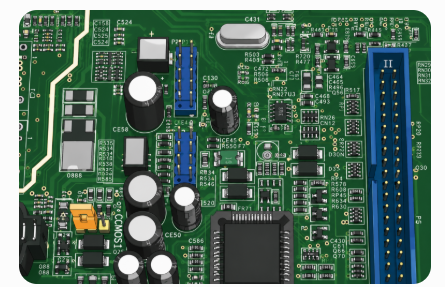

Fíor 12. SMD vs Comhpháirteanna Trí-Poll ar PCB

Comhlíonann dé-óid SMD agus dé-óid trí-phoill feidhmeanna leictreacha comhchosúla, ach tá difríocht mhór acu i méid, modh déantúsaíochta, iompar teirmeach, marthanacht mheicniúil, agus comhtháthú PCB.

Gné	LFC Dé-óid	Trí-Poll Dé-óid
Méid PCB	Dlúth	Níos mó
Déantúsaíocht	SMT uathoibrithe	Sádróir láimhe/tonn
Feidhmíocht Ard-Minicíochta	Níos fearr	Íochtarach
Deisiúcháin	Níos deacra	Níos éasca
Diomailt Teirmeach	Measartha	Níos fearr le haghaidh ardchumhachta
Úsáid Choiteann	Inaistrithe leictreonaic	Córais thionsclaíocha

Is fearr dé-óid SMD go ginearálta i leictreonaic nua-aimseartha toisc go dtacaíonn siad le leagan amach PCB níos lú, táirgeadh mais uathoibrithe, gléasanna leictreonacha éadroma, agus feidhmíocht ard-minicíochta feabhsaithe.

Cuidíonn a gcuid cosáin leictreacha níos giorra le hionduchtú agus toilleas seadánacha a laghdú, rud a fhágann go bhfuil siad oiriúnach do chiorcaid lasctha ardluais, do chórais chumarsáide RF, do thiontairí cumhachta dlúth, agus d'fheistí leictreonacha dlúthphacáilte.

Is féidir dé-óidí trí-phoill a roghnú, áfach, i gcórais ardchumhachta, i bhfeidhmchláir throm-srutha, i dtimpeallachtaí meicniúla crua, agus i dtrealamh a dteastaíonn deisiú nó athsholáthar níos éasca.

Toisc go n-úsáideann comhpháirteanna trí-phoill línte sreinge a chuirtear isteach sa PCB, is minic a sholáthraíonn siad ancaireacht mheicniúil níos láidre agus láimhseáil teasa níos fearr do ghléasanna móra cumhachta.

I bhfeistí leictreonacha nua-aimseartha, is mó dé-óid SMD toisc go laghdaíonn leagan amach dlúth PCB agus cóimeáil SMT uathoibrithe go mór an costas déantúsaíochta agus go n-ardóidh luas táirgthe.

Conas an Diode SMD Ceart a Roghnú

Chun an dé-óid SMD ceart a roghnú tá gá le feidhmíocht leictreach, cumas teirmeach, iontaofacht, luas aistrithe, méid pacáiste, agus riachtanais iarratais a chothromú.

D'fhéadfadh róthéamh, éagobhsaíocht voltais, éifeachtúlacht laghdaithe, caillteanas cumhachta iomarcach, agus teip comhpháirteanna roimh am a bheith mar thoradh ar úsáid an dé-óid mícheart.

Cuidíonn roghnú ceart dé-óid le hiontaofacht fhadtéarmach, cobhsaíocht theirmeach, agus feidhmíocht fhoriomlán an chórais leictreonaigh a thacú.

Treoir Roghnúcháin Bunaithe ar Fheidhmchlár

Iarratas	Diode Molta
Charger tapa	Schottky dé-óid
Voltas rialachán	Dé-óid Zener
USB ESD cosaint	dé-óid TVS
Tiúnadh RF	Varactor dé-óid
AC ceartúchán	Ceartaitheoir dé-óid

Príomhfhachtóirí le Breathnú Le linn Roghnúcháin

• Rátáil Voltas Droim ar Ais: Caithfidh an dé-óid an t-uasvoltas cúlaithe atá sa chiorcad a sheasamh go sábháilte.Méadaíonn corrlach voltais neamhleor an baol go mbrisfear le linn spící voltais díomuan.

• Cumas Láimhseála Reatha: Ba chóir go dtacódh an dé-óid go sábháilte le coinníollacha srutha leanúnaí agus srutha borrtha araon.Is minic a éilíonn iarratais reatha níos airde pacáistí níos mó, diomailt teirmeach níos fearr, agus rianta PCB níos leithne.

• Luas Aistrithe: Teastaíonn aisghabháil tapa ó chiorcaid ard-minicíochta nó dé-óid Schottky chun caillteanais aistrithe a íoslaghdú agus chun éifeachtúlacht a fheabhsú.

• Feidhmíocht Theirmeach: Tá cumas teirmeach tábhachtach mar go bhféadfadh sé go laghdódh teocht an acomhal iomarcach saolré na gcomhpháirteanna agus go laghdódh sé iontaofacht.

• Srianta Spás PCB: Is minic go mbíonn pacáistí SMD níos lú ag teastáil ó ghléasanna leictreonacha dlúth chun tacú le leagan amach PCB ard-dlúis.

Mar sin féin, d'fhéadfadh go mbeadh cumas láimhseála teirmeach agus reatha níos ísle ag pacáistí níos lú.

Dé-óid a Roghnú do Thionscail Éagsúla

• Leictreonaic Feithicleach: Tá ard-iontaofacht borrtha, lamháltas teochta leathan, agus comhlíonadh AEC-Q101 tábhachtach chun oibriú cobhsaí a chothabháil faoi dhálaí crua leictreacha agus comhshaoil.

• Feistí Leictreonacha: Tugtar tosaíocht go coitianta do dhlúthmhéid, caillteanas ísealchumhachta, agus éifeachtacht ard déantúsaíochta i ndearaí PCB pacáilte dlúth agus córais iniompartha.

• Córais Tionscail: Tá marthanacht theirmeach, cumas ard reatha, agus iontaofacht fhadtéarmach tábhachtach le haghaidh oibriú leanúnach i dtimpeallachtaí leictreacha éilitheacha.

• RF agus Córais Chumarsáide: Cuidíonn aistriú tapa, toilleas íseal acomhal, agus feidhmíocht ard-minicíochta cobhsaí le sláine comhartha agus iompar cumarsáide éifeachtach a choinneáil.

Le roghnú an phacáiste dé-óid ceart agus sonraíocht leictreach feabhsaítear go mór éifeachtacht chumhachta, cosaint ciorcad, agus iontaofacht fhadtéarmach i gcórais leictreonacha nua-aimseartha.

Conclúid

Úsáidtear dé-óid SMD go forleathan i leictreonaic nua-aimseartha chun tacú le rialú cumhachta éifeachtach, cosaint ciorcad, agus oibriú cobhsaí ardluais.Braitheann roghnú ceart dé-óid ar fhachtóirí cosúil le voltas chun cinn, am aisghabhála, feidhmíocht theirmeach, agus cumas láimhseála reatha.Cuidíonn dearadh teirmeach maith PCB agus roghnú pacáiste ceart chun róthéamh a laghdú agus iontaofacht fhadtéarmach a fheabhsú.De réir mar a leanann feistí leictreonacha ag éirí níos lú agus níos cumhachtaí, éiríonn níos tábhachtaí fós iompar dé-óid SMD a thuiscint i ndearadh ciorcad nua-aimseartha.
