GTO Thyristor Basics: Struchtúr, Oibriú, Sochair, agus Úsáidí
2026-04-13 314

Tá leictreonaic chumhachta tábhachtach chun cumhacht ard leictreach a rialú, agus úsáidtear an thyristor GTO go forleathan sa réimse seo.Is gléas lasctha ardchumhachta é is féidir a chasadh air agus as tríd an geata, rud a fhágann go bhfuil sé níos solúbtha ná feistí traidisiúnta.San Airteagal seo, déanaimis plé ar thyristor GTO, a struchtúr, a oibriú, a chineálacha, a saintréithe, a fheidhmchláir, a chomparáid, a bhreithnithe dearaidh, agus an todhchaí.

Catalóg

Cad is Thyristor GTO ann?

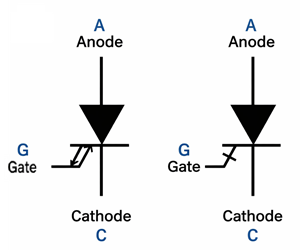

A thyristor GTO is gléas lasctha leathsheoltóra ardchumhachta é le trí chríochfort: anóid, catóide, agus geata.Is féidir é a chasadh air le a sruth geata dearfach agus chuaidh sé amach le a sruth geata diúltach.Fágann sin gur gléas aontreoch lánrialaithe é a ligeann do shruth sreabhadh ó anóid go catóid.

Struchtúr Inmheánach GTO

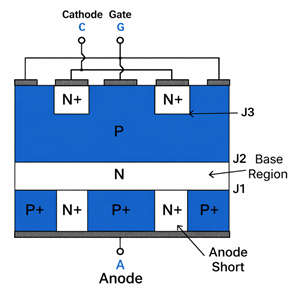

Fíor 2.  Struchtúr Inmheánach GTO le Sraitheanna agus Acomhail PNPN J1–J3

Tá thyristor GTO déanta de cheithre shraith leathsheoltóra socraithe mar PNPN.Cruthaíonn na sraitheanna seo trí acomhal ar a dtugtar J1, J2, agus S3, a rialaíonn conas a bhlocálann nó a sheolann an gléas sruth.

Príomhchodanna

• Tacaíonn ciseal anóid P+ leis an sreabhadh reatha agus le cas ar

• Rialaíonn an ciseal N-bonn blocáil voltais chun tosaigh

• Ciseal P-bonn, ceangailte leis an geata, rialaíonn an lasc

• Tacaíonn ciseal catóide N+ le sreabhadh ardsrutha

Acomhail J1, J2, J3

• Tá J1 idir an anóid agus N-bonn

• Is é J2 an t-acomhal lárnach a rialaíonn lascadh

• Tá J3 gar don chatóid agus tacaíonn sé le seoladh

Cinneann na hacomhail seo cibé an bhfuil an gléas AIR nó AS.

Prionsabal Oibre GTO

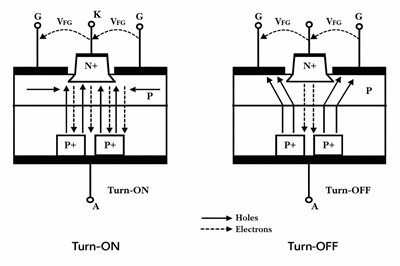

Fíor 3. Oibríocht GTO a Thaispeánann Casadh air agus Cas as le Sreabhadh Iompróra

Oibríonn GTO mar a thyristor traidisiúnta ach ceadaíonn cas-uaire tríd an ngeata.Nuair a chuirtear voltas chun tosaigh i bhfeidhm, tá J1 agus J3 claonta chun tosaigh agus J2 blocann an sruth.An gléas casadh ar nuair a chuirtear sruth geata dearfach i bhfeidhm, a ligeann don sruth sreabhadh ó anóid go catóide.

Chun an gléas a mhúchadh, cuirtear sruth geata diúltach i bhfeidhm, ag baint iompróirí luchta stóráilte agus ag laghdú srutha go dtí go stopann sé.Sreabhann sruth eireaball beag go gairid roimh mhúchadh iomlán.Teastaíonn sruth geata íseal chun é a chasadh air, agus teastaíonn sruth geata níos airde chun an múchadh.

Cineálacha GTO agus Modhanna Oibriúcháin

Cineálacha GTO

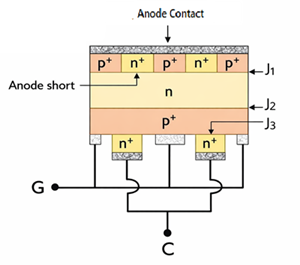

Fíor 4.  Struchtúr GTO neamhshiméadrach le Anóid Ghearr

• GTO neamhshiméadrach

Tá GTO neamhshiméadrach optamaithe le haghaidh ardchumas blocála chun cinn agus caillteanas íseal ar an stát, ach tá a chumas blocála droim ar ais teoranta.Mar gheall air seo, úsáidtear é de ghnáth le dé-óid frith-chomhthreomhar i gciorcaid tiontaire agus inverter.Is é seo an cineál is coitianta in iarratais praiticiúla ard-chumhachta.

Fíor 5.  Struchtúr Siméadrach GTO le Blocáil Déthreo Voltais

• GTO siméadrach

Is féidir le GTO siméadrach voltas a bhlocáil sa treo chun tosaigh agus sa treo droim ar ais.Fágann sin go bhfuil sé úsáideach i gciorcaid ina bhfuil gá le láimhseáil voltais droim ar ais.Mar sin féin, níl an struchtúr seo chomh coitianta toisc go mbíonn comhbhabhtálacha feidhmíochta i gceist leis de ghnáth i gcomparáid leis an gcineál neamhshiméadrach.

I bhfeidhmiú, is féidir le GTO fanacht sa mhodh blocála chun tosaigh nuair a bhíonn voltas anóid deimhneach i láthair ach ní chuirtear aon chomhartha geata i bhfeidhm.Nuair a chuirtear truicear geata i bhfeidhm, téann an gléas isteach sa mhodh seolta chun tosaigh agus sreabhann sruth ó anóid go catóid.Faoi chlaonadh droim ar ais, braitheann an iompar ar an gcineál GTO: is féidir le GTO siméadrach bac a chur ar voltas droim ar ais, agus de ghnáth ní féidir le GTO neamhshiméadrach, agus mar sin braitheann sé ar dé-óid sheachtrach frith-chomhthreomhar.

Voltas GTO agus Tréithe Reatha

• I bac ar aghaidh, ní shreabhann ach sruth beag sceite

• I seoladh ar aghaidh, iompraíonn an gléas sruth ard le titim ísealvoltais

• I blocáil droim ar ais, tá sruth beag sceite droim ar ais i láthair

Casann an gléas ar aghaidh le comhartha geata agus castar as le sruth geata diúltach, rud a ligeann do lascadh rialaithe gan comaitéireacht sheachtrach.

Sochair agus Teorainneacha GTO

Sochair

• Casadh agus múchadh rialaithe ag geata

• Níl gá le ciorcaid chomaitéireachta sheachtracha

• In ann leibhéil ardvoltais agus srutha a láimhseáil

• Iontaofa maidir le feidhmeanna tionsclaíochta éilitheacha

Teorainneacha

• Teastaíonn tiomáint geata láidir, go háirithe don mhúchadh

• Caillteanais seolta níos airde i gcomparáid le SCR

• Luas aistrithe níos moille ná gléasanna nua-aimseartha

• Teastaíonn ciorcaid chosanta le haghaidh oibriú sábháilte

Feidhmchláir GTO

Úsáidtear GTOanna go príomha i gcórais ardvoltais, ardchumhachta áit a bhfuil minicíocht an lasctha sách íseal ach go bhfuil gá le cas ar agus múchadh rialaithe fós.I dtiomáineann mótair agus thiomáineann minicíochta athraitheach, cuidíonn siad le sreabhadh cumhachta mór i dtrealamh tionsclaíoch a rialáil.In inverters agus tiontairí, úsáidtear iad nuair is gá láimhseáil reatha láidir agus feidhmíocht lasctha iontaofa faoi ualach trom.

Baineadh úsáid fhorleathan as GTOanna freisin i gcórais tarraingthe, lena n-áirítear innill ghluaiste leictreacha agus feidhmeanna iarnróid eile, áit a bhfuil strus leictreach ard agus coinníollacha oibriúcháin éilitheach.I gcórais tarchurtha HVDC agus córais chumhachta eile ar scála fóntais, tá luach orthu as a gcumas sruth mór agus ardvoltas a rialú ar bhealach níos éifeachtaí ná feistí atá beartaithe le haghaidh aistriú níos tapúla ach níos éadroime.

GTO vs Feistí Nua-Aimseartha

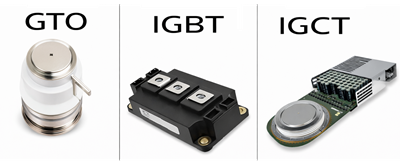

Fíor 6. GTO vs IGBT vs IGCT

Gné	GTO	IGBT	IGCT
Rialú	Reatha-rialaithe	Voltas-rialaithe	Rialú reatha feabhsaithe
Luas Aistriú	Measartha	Ard	An-ard
Láimhseáil Cumhachta	An-ard	Meánach go hard	An-ard
Tiomáint Geata	Ard	Íseal	Measartha
Éifeachtúlacht	Measartha	Ard	An-ard

Conclúid

Is gléas tábhachtach é an thyristor GTO a d'fheabhsaigh rialú i gcórais ardchumhachta.Cé go bhfuil feistí nua-aimseartha cosúil le IGBT agus IGCT níos coitianta anois, úsáidtear GTO fós i go leor feidhmchlár atá ann cheana féin.Cuidíonn tuiscint ar GTO le bonn láidir a thógáil i leictreonaic chumhachta agus ina forbairt.Tá sé fós ina ábhar luachmhar d'aon duine atá ag foghlaim leictreonaic cumhachta.ardvoltais agus reatha.
