Cad is dimmer TRIAC ann agus conas a oibríonn sé?
2026-04-12 456

Cuirtear cumhacht AC i bhfeidhm go forleathan i gcórais leictreacha laethúla, ach ní gá cumhacht iomlán a bheith ag go leor feistí an t-am ar fad.Chun gile, luas nó teas a rialú, ní mór do chiorcaid an méid cumhachta a sheachadtar a choigeartú.Is é ceann de na réitigh is coitianta ná an dimmer TRIAC, a cheadaíonn rialú réidh agus éifeachtach ar chumhacht AC.Míníonn an t-alt seo conas a oibríonn cumhacht AC, conas a oibríonn feistí TRIAC, agus conas a oibríonn comhpháirteanna éagsúla le chéile chun aschur a rialú.

Catalóg

Fíor 1. Siombail TRIAC agus Comhpháirt Fhisiciúil

Conas a Oibríonn Cumhacht AC agus Cén Fáth a Rialaimid é

sruth ailtéarnach (AC) tá an foirm chaighdeánach leictreachais le fáil i dtithe agus i bhformhór na gcóras leictreach.Murab ionann agus sruth díreach (DC), ní shreabhann AC i dtreo amháin.Ina áit sin, athraíonn an voltas go leanúnach idir dearfach agus diúltach, ag cruthú tonnchruth réidh sinusóideach.

Tarlaíonn an t-iompar malartach seo arís ag minicíocht sheasta, go hiondúil 60 Hz (120 V RMS) i roinnt tíortha nó 50 Hz (230 V RMS) i gcásanna eile.Léiríonn an luach RMS (meánchearnóg fréimhe) an voltas éifeachtach a sheachadtar chuig feistí leictreacha.

I roinnt feidhmchlár, ní éilíonn an chuid is mó de na feistí cumhacht iomlán leanúnach.Tá gile inchoigeartaithe ag teastáil ó chórais soilsithe, éilíonn téitheoirí rialú teochta, agus oibríonn mótair ag luasanna éagsúla ag brath ar an tasc.Gan rialú cuí, is minic a chuirtear an iomarca fuinnimh amú mar theas nó cuireann sé srian ar an gcóras d’oibriú simplí AR/AS.

Chun é seo a réiteach, déantar cumhacht AC a rialú trí rialú a dhéanamh ar cé mhéad de gach timthriall tonnchruth a shroicheann an t-ualach.Ligeann sé seo do chórais gan ach an méid riachtanach fuinnimh a sheachadadh, rud a fheabhsaíonn éifeachtúlacht, feidhmíocht agus saolré na gcomhpháirteanna.I réitigh cosúil le dimmers TRIAC, baintear rialú cumhachta amach tríd an bhfeiste a chur ar siúl ag pointe ar leith i ngach leath-timthriall, ag coigeartú éifeachtach an aschuir gan aon chaillteanas fuinnimh gan ghá.

Chun tuiscint a fháil ar an gcaoi a mbaintear an rialú seo amach i gciorcaid iarbhír, ní mór breathnú ar dtús ar an bhfeiste a fhágann go bhfuil sé indéanta: an TRIAC.

Cad is TRIAC ann?

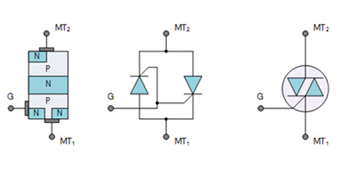

Fíor 2. Struchtúr Inmheánach TRIAC agus Ciorcad Coibhéiseach

A TRIAC Is gléas leictreonach é (Triode for Alternating Current) a úsáidtear chun cumhacht AC a rialú.é oibríonn sé cosúil le lasc is féidir leis an chumhacht a chasadh AR agus AS sa dá threo den timthriall AC.Tá trí chríochfort ag TRIAC: MT1, MT2, agus Geata.Nuair a chuirtear comhartha beag ar an ngeata, casann an TRIAC ON agus ligeann don sruth sreabhadh.Fanann sé AIR don chuid eile den leath-timthriall sin agus múchtar é go huathoibríoch nuair a thiteann an sruth go nialas.Ós rud é gur féidir leis an dá leath den tonnchruth AC a rialú, is féidir le TRIAC amháin dhá SCR a athsholáthar, rud a fhágann go mbeidh an ciorcad níos simplí agus níos inacmhainne.

Cad is dimmer TRIAC ann?

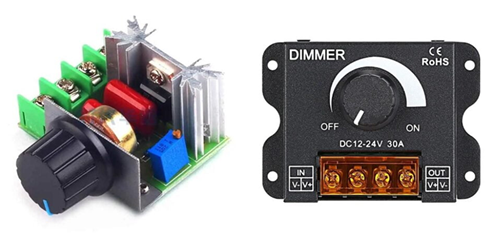

Fíor 3. Modúl Dimmer TRIAC

A TRIAC dimmer is ciorcad é a úsáideann TRIAC chun an méid cumhachta AC a sheachadtar chuig ualach a rialú, amhail solas, gaothrán nó téitheoir.In ionad an chumhacht a iompú go hiomlán AR nó AS, déanann sé an t-aschur a choigeartú trí rialú a dhéanamh ar nuair a chasann an TRIAC AIR i ngach timthriall AC.

I bhfeidhmiú, fanann an TRIAC AS ag tús gach leath-timthriall.Tar éis moill ghearr, spreagtar ON é, rud a ligeann don sruth sreabhadh don chuid eile den timthriall.Tríd an mhoill seo a athrú, rialaíonn an ciorcad cé mhéad den tonnchruth a shroicheann an t-ualach.Tugann moill níos giorra níos mó cumhachta, agus laghdaíonn moill níos faide an chumhacht.

Tugtar an modh seo rialú uillinn céim, agus ceadaíonn sé gile, luas nó teas a choigeartú go réidh gan mórán fuinnimh a chur amú.

Cad é Rialú Uillinn Céim?

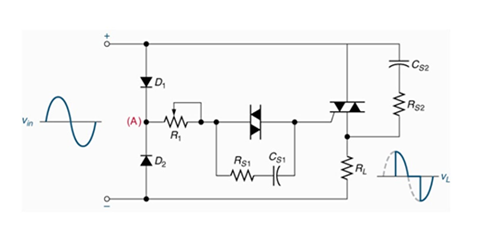

Fíor 4. Rialaitheoir Céim Triac

Teicníc is ea rialú uillinn céime a úsáidtear chun cumhacht AC a choigeartú tríd an bpointe a athrú i ngach timthriall ina gcuirtear tús le seoladh.In ionad an tonnchruth iomlán a úsáid, ní cheadaítear ach cuid roghnaithe dul ar aghaidh chuig an ualach.

I gcomhartha AC, tá dhá leath ag gach timthriall: dearfach agus diúltach.Ag tús gach leath-timthriall, fanann an gléas lasctha AS.Tar éis moille, casann sé AIR agus ligeann sé don sruth sreabhadh ar feadh an chuid eile den leath-timthriall sin.An uillinn lámhaigh a thugtar ar an mhoill seo (de ghnáth tomhaistear i gcéimeanna ó 0° go 180°).

• Uillinn lámhaigh beag (casadh ar siúl go luath) → Gabhann an chuid is mó den tonnchruth → cumhacht níos airde

• Uillinn lámhaigh mhór (casadh déanach) → Gabhann níos lú den tonnchruth → cumhacht níos ísle

Trí an uillinn seo a choigeartú, athraíonn an ciorcad an voltas éifeachtach (voltas RMS) a chuirtear i bhfeidhm ar an ualach, a rialaíonn go díreach gile, luas, nó aschur teasa.

Cé go bhfuil an modh seo éifeachtach, athraíonn sé cruth an tonnform freisin.In ionad síntoinne mín, déantar an t-aschur a “ghearradh” nó a shaobhadh, rud a fhéadfaidh torann leictreach a thabhairt isteach agus cur isteach ar ghléasanna íogaire.

Príomh-Chomhpháirteanna a Úsáidtear i gCiorcaid TRIAC

TRIAC - An príomhfheiste lasctha a rialaíonn sreabhadh AC chuig an ualach.

DIAC - Cuidíonn sé leis an TRIAC a spreagadh trí chuisle géar agus cobhsaí a sholáthar don gheata.

Líonra RC (Friotóir agus Toilleoir) - Rialaíonn sé an t-am tríd an toilleoir a mhuirearú agus socrú nuair a chasann an TRIAC AIR.

Potentiometer - Friotóir inathraithe a cheadaíonn an t-aschur a choigeartú go héasca (gile, luas nó teas).

Ciorcad Snubber (Friotóir + Toilleoir) - Cosnaíonn TRIAC ó thorann agus cuireann sé cosc ​​ar spreagadh nach dteastaíonn.

Luchtaigh (Lampa, Fan, Téitheoir, etc.) - An gléas a fhaigheann an chumhacht rialaithe.

Cad a Dhéanann DIAC i Dimmer TRIAC?

A DIAC a úsáidtear chun an TRIAC a spreagadh ar bhealach rialaithe agus comhsheasmhach, ag cuidiú leis an gciorcad oibriú go réidh.Fanann sé MACH agus tá an voltas trasna air íseal agus ní ligeann sé d'aon sruth dul tharstu.De réir mar a ghearrann an toilleoir sa líonra RC, méadaíonn an voltas de réir a chéile.Nuair a shroicheann an voltas seo leibhéal sáraithe an DIAC, casann an DIAC AIR go tobann agus scaoileann sé buille géar chuig geata TRIAC.Cinntíonn an chuisle seo go n-athraíonn an TRIAC ON go tapa agus go hiontaofa.

Toisc nach seolann an DIAC ach ag leibhéal sonrach voltais, cuidíonn sé le truicearú aonfhoirmeach a chruthú i leath-timthriallta dearfacha agus diúltacha an chomhartha AC.Feabhsaíonn sé seo feidhmíocht iomlán an dimmer trí aschur míchothrom agus splicering a laghdú.Cuireann sé cosc ​​​​ar spreagadh luath nó lag freisin, rud a d'fhéadfadh oibriú éagobhsaí a chur faoi deara.

Conas a Rialú Ciorcaid RC Uainiú Truicear

Fíor 5. Ciorcad truicear leath-tonn RC

An Ciorcad RC (friotóir agus toilleoir) rialaíonn an t-am nuair a chasann an TRIAC AIR i ngach timthriall AC.Ag tús gach leath-timthriall, tosaíonn an toilleoir ag luchtú tríd an bhfriotóir.Braitheann luas an mhuirir seo ar an luach friotaíochta.

De réir mar a luchtaítear an toilleoir, méadaíonn an voltas trasna é de réir a chéile.Nuair a éiríonn an voltas seo ard go leor, gníomhaíonn sé an DIAC, a sheolann ansin chuisle chuig an geata TRIAC agus é a chur ar siúl.Ciallaíonn sé seo nach bhfuil an TRIAC ar siúl láithreach, fanann sé go dtí go sroicheann an toilleoir an voltas riachtanach.

Trí an fhriotaíocht a athrú (de ghnáth le potentiometer), is féidir an t-am muirir a choigeartú.Ligeann friotaíocht níos ísle don toilleoir luchtú níos tapúla, rud a fhágann go n-iompaíonn an TRIAC AR níos luaithe agus go seachadann sé níos mó cumhachta.Moillíonn friotaíocht níos airde an muirearú, moill a chur ar an bpointe truicear agus an t-aschur cumhachta a laghdú.

Oibriú TRIAC sa Leath-Thimthriall Dearfach

Le linn na leath-timthriall dearfach den tonnchruth AC, tosaíonn an voltas ag nialas agus méadaíonn sé i dtreo a bhuaic.Ag tús an timthrialla seo, fanann an TRIAC AS, mar sin ní shreabhann aon sruth tríd an ualach.Ag an am céanna, tosaíonn an toilleoir sa líonra RC a mhuirearú tríd an bhfriotóir.

De réir mar a mhéadaíonn voltas an toilleora de réir a chéile, sroicheann sé an voltas sáraithe DIAC sa deireadh.Nuair a tharlaíonn sé seo, seolann an DIAC agus seolann buille géar chuig geata TRIAC.Spreagann an chuisle seo an TRIAC, rud a ligeann don sruth sreabhadh ón bhfoinse AC tríd an ualach agus trasna an TRIAC.

Nuair a bheidh sé curtha ar siúl, leanann an TRIAC ar aghaidh ag déanamh an chuid eile den leath-timthriall deimhneach.Ní mhúchadh sé díreach tar éis an comhartha geata a bhaint.Ina áit sin, fanann sé AR go dtí go dtiteann an sruth go nialas go nádúrtha ag deireadh an timthrialla.

• Tá aschur cumhachta níos airde mar thoradh ar spreagadh níos luaithe

• Tagann laghdú ar chumhacht mar thoradh ar thruicear níos déanaí

• Braitheann an méid cumhachta a sheachadtar ar an uair a spreagtar an TRIAC laistigh den leath-timthriall

Nuair a fhilleann an voltas AC go nialas, titeann an sruth faoi bhun an tsrutha sealúchais, agus casann an TRIAC OFF go nádúrtha, réidh don chéad timthriall eile.

Oibriú TRIAC sa Leath-Thimthriall Diúltach

Le linn an leath-timthriall diúltach, aisiompaíonn an voltas, agus mar sin sreabhann sruth sa treo eile.Gearrann an toilleoir droim ar ais tríd an líonra RC.Nuair a shroicheann an voltas an leibhéal DIAC, spreagann sé an TRIAC agus cuireann sé AIR.

Tar éis sin, téann sruth tríd an ualach sa treo eile ar feadh an chuid eile den leath-timthriall.Fanann an TRIAC ON cé go bhfuil an sruth ard go leor.

• Moill ghairid → níos mó cumhachta

• Moill fhada → níos lú cumhachta

• Braitheann an chumhacht ar cé mhéad den timthriall a úsáidtear

Nuair a fhilleann an voltas go nialas, éiríonn an sruth ró-íseal, agus casann an TRIAC OFF.

Conas a Laghdaíonn Dimmer TRIAC Cumhacht

A TRIAC dimmer laghdaíonn cumhacht ag ag ligean ach cuid de gach timthriall AC chun an t-ualach a bhaint amach.In ionad an tonnform iomlán a rith, cuireann sé moill nuair a thosaíonn an sruth ag sileadh i ngach leath-timthriall.Ag tús gach timthrialla, fanann an TRIAC AS.Tar éis moill ghearr, casann sé ON agus ligeann sé sreabhadh reatha don chuid eile den timthriall.Má chasann sé AIR go luath, téann an chuid is mó den tonnchruth tríd, mar sin tá an chumhacht ard.Má iompaíonn sé go déanach, ní úsáidtear ach cuid bheag den fhoirm tonn, mar sin laghdaítear an chumhacht.Ós rud é go seachadtar níos lú den tonnform, éiríonn an voltas éifeachtach (voltas RMS) níos ísle.Sin é an fáth go n-éiríonn an solas dimmer, ritheann an lucht leanúna níos moille, nó táirgeann an téitheoir níos lú teasa.

Mar a théann Athruithe Tonnform i bhfeidhm ar Aschur

Nuair a rialaíonn dimmer TRIAC cumhacht, ní choinníonn sé an tonnchruth AC mín bunaidh.Ina áit sin, gearrann sé cuid de gach timthriall, agus mar sin éiríonn tonnchruth an aschuir neamhiomlán nó “mionghearrtha.”

Bíonn tionchar díreach ag an athrú cruth seo ar iompar an fheiste.Ós rud é nach seachadtar ach cuid den tonnform, laghdaítear an voltas éifeachtach (voltas RMS), rud a íslíonn an chumhacht.Sin é an fáth go n-éiríonn soilse dimmer, ritheann mótair níos moille, agus táirgeann téitheoirí níos lú teasa.

Mar sin féin, tá roinnt fo-iarmhairtí ag an tonnform athraithe freisin.Cruthaíonn an t-athrú tobann imill ghéar sa chomhartha, ar féidir leo torann leictreach agus cur isteach a tháirgeadh.I gcásanna áirithe, féadann sé seo a bheith ina chúis le caochaíl i soilse nó fuaimeanna buzzing i bhfeistí.

Conas a chosnaíonn Ciorcaid Snubber Comhpháirteanna

Úsáidtear ciorcad snubber chun an TRIAC a chosaint ó athruithe tobanna voltais agus truicearú nach dteastaíonn.Is éard atá ann de ghnáth friotóir agus toilleoir atá ceangailte i sraith trasna an TRIAC.Is í an phríomhfheidhm atá aige ná an ráta athraithe voltais (dv/dt) a theorannú agus an t-athrú a choinneáil cobhsaí.

Nuair a rialaíonn an ciorcad ualaí ionduchtach cosúil le mótair nó claochladáin, is féidir le hathruithe tobann ar an sruth spikes ardvoltais a chruthú.Is féidir leis na spící seo damáiste a dhéanamh don TRIAC nó a chur faoi deara go n-iompóidh sé ar neamhbheartaithe.Cuidíonn an ciorcad snubber leis na spící voltais seo a ionsú agus a rianúil, ag feabhsú iontaofachta.

Imoibríonn an toilleoir go tapa le hathruithe tapa voltais, agus rialaíonn an friotóir an sruth agus cuireann sé cosc ​​ar shreabhadh iomarcach.Le chéile, laghdaíonn siad strus leictreach ar an TRIAC agus cinntíonn siad oibriú cuí.

Buntáistí & Míbhuntáistí TRIAC Dimmers

Buntáistí TRIAC Dimmers:

Ní úsáidtear mórán comhpháirteanna, rud a fhágann go bhfuil an ciorcad inacmhainne agus éasca le tógáil.

Coigeartaíonn sé aschur gan mórán fuinnimh a chur amú mar theas.

Níos lú ná réitigh lasctha meicniúla.

Ceadaíonn rialú de réir a chéile ar ghile, luas, nó teas.

Gan páirteanna gluaisteacha, mar sin tá saolré níos faide aige.

Míbhuntáistí TRIAC Dimmers:

Seans nach n-oibreoidh go maith le roinnt soilse LED nó gléasanna leictreonacha.

Is féidir leis cur isteach a ghiniúint mar gheall ar shaobhadh tonnchruth.

Go háirithe ag leibhéil chumhachta íseal nó le hualaí neamh-chomhoiriúnacha.

Níl sé chomh cruinn le modhanna rialaithe digiteacha nua-aimseartha.

D'fhéadfadh go mbeadh gá le doirtil teasa le haghaidh oibriú cuí.

TRIAC vs SCR: Cad é an Difríocht?

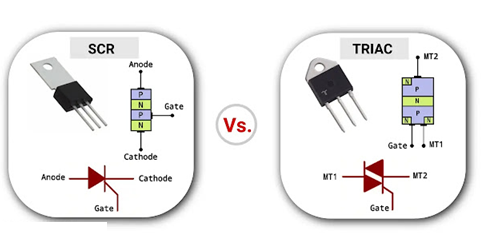

Fíor 6. TRIAC vs SCR

Gné	SCR (Coigeartóir Rialaithe Sileacain)	TRIAC (Triode do Reatha Malartach)
Treo Reatha	Aon treo amháin	An dá threo
Rialú AC	Teastaíonn dhá SCR le haghaidh rialú AC iomlán	Rialaíonn AC iomlán timthriall le gléas amháin
Oibríocht	Casadh AR Cathain spreagtha, OFF ag náid reatha	Mar an gcéanna, ach oibríonn sé i an dá leath-timthriall
Castacht Chuarda	Níos casta (dhá cheann gléasanna ag teastáil)	Níos simplí (singil gléas)
Feidhmchláir	Ceartaitheoirí, rialú ard-chumhachta	Dimmers, luas lucht leanúna rialaithe, téitheoirí
Cineál Aistriú	Aontreoch	Déthreo
Costas & Méid	Níos airde (níos mó comhpháirteanna)	Íochtarach (níos lú comhpháirteanna)
Truicear Geata	Spreagtha i gceann polaraíocht amháin	Is féidir a spreagadh i ceathairéid iolracha
Láimhseáil Voltais	Níos fearr le haghaidh ard iarratais voltais	Voltas measartha cumas
Láimhseáil Reatha	Láimhseálann níos airde leibhéil reatha	Níos ísle ná SCR i úsáid ardchumhachta
Luas Aistriú	Níos tapúla agus níos mó cobhsaí	Beagán níos moille dlite le dearadh déthreo
Íogaireacht Torainn	Níos lú íogair do torann	Níos íogaire maidir le dv/dt agus torann
Úsáid Ghnáthúil in AC	Rialaithe coigeartóirí, tiomántáin thionsclaíocha	Dimmers éadrom, baile fearais
Feidhmíocht Theirmeach	Níos fearr le haghaidh ard-chumhachta córais	Teastaíonn teas cúramach bainistíochta
Rialú Beachtas	Níos cruinne i córais rialaithe	Níos simplí ach níos lú cruinn

Conclúid

Soláthraíonn dimmers TRIAC bealach simplí agus éifeachtach chun cumhacht AC a rialú trí mhéid gach timthriall a shroicheann an t-ualach a choigeartú.Trí úsáid a bhaint as comhpháirteanna mar an líonra DIAC, RC, agus ciorcad snubber, is féidir leis an gcóras oibriú go réidh agus go hiontaofa.Cé go n-úsáidtear dimmers TRIAC mar gheall ar a gcostas íseal agus dearadh simplí, tá teorainneacha acu freisin ar nós saincheisteanna torainn agus comhoiriúnachta le roinnt ualaí.Cuidíonn tuiscint ar conas a oibríonn na ciorcaid seo chun an réiteach ceart a roghnú le haghaidh feidhmeanna éagsúla.
