Conas a théann Hysteresis i bhfeidhm ar Fheidhmíocht, Cobhsaíocht agus Éifeachtúlacht an Chuarda
2026-05-14 83

Is coincheap tábhachtach é hysteresis sa leictreonaic a mhíníonn cén fáth a bhfreagraíonn roinnt córas go difriúil bunaithe ar a staid roimhe seo.In ionad freagairt láithreach ar gach athrú ionchuir beag, úsáideann córais hysteretic éifeacht cuimhne a chuidíonn le cobhsaíocht a fheabhsú agus le hathrú nach dteastaíonn a laghdú.Úsáidtear an iompar seo go forleathan i gcomparadóirí, trigear Schmitt, córais maighnéadacha, agus leictreonaic cumhachta chun oibriú ciorcad níos iontaofa a chruthú.Cuidíonn sé le tuiscint a fháil ar an gcaoi a n-oibríonn hysteresis a thionchar ar fheidhmíocht, éifeachtúlacht agus dearadh praiticiúil leictreonach a mhíniú.

Catalóg

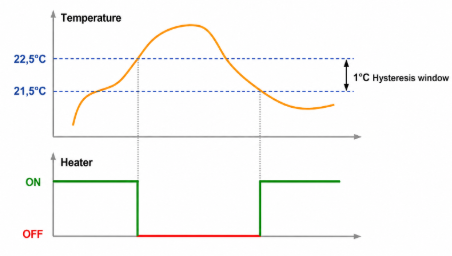

Cad é Hysteresis i gCiorcaid Leictreonacha?

Tagraíonn hysteresis i gciorcaid leictreonacha do choinníoll ina mbraitheann aschur córais ní hamháin ar na coinníollacha ionchuir reatha ach freisin ar na stáit oibriúcháin roimhe seo.In ionad tairseach lasctha aonair a úsáid, is gnách go n-oibríonn córais hysteretic le pointí gníomhachtaithe agus díghníomhaithe ar leithligh.Cruthaíonn an difríocht idir na tairseacha seo fuinneog hysteresis.

I leictreonaic phraiticiúil, cruthaíonn hysteresis éifeacht chuimhne.Chomh luath agus a athraíonn feiste staid, ní aisiompaíonn sé láithreach nuair a athraíonn coinníollacha ionchuir beagán sa treo eile.Ligeann an t-iompar seo do chórais oibriú níos intuartha a choinneáil faoi choinníollacha athraitheacha.

Úsáidtear hysteresis go forleathan i:

• Ciorcaid chomparáide

• Spreagann Schmitt

• Leictreonaic chumhachta

• Córais stórála maighnéadacha

• Córais rialaithe tionsclaíochta

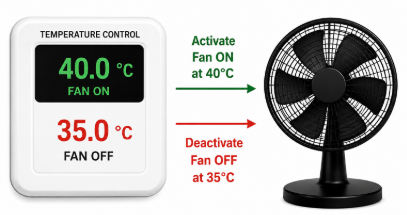

Fíor 2. Fean faoi Rialú ag Teocht ag baint úsáid as Tairseacha Ar Leith Amach agus Amach le haghaidh Oibriúcháin Chobhsaí

Mar shampla, féadfaidh lucht leanúna fuaraithe a ghníomhachtú ag 40°C ach fan gníomhach go dtí go dtiteann an teocht thíos 35°C.Ag baint úsáide as éagsúla AR AGHAIDH agus OFF tairseacha cuireann sé cosc ar rothaíocht tapa nuair a athraíonn na coinníollacha oibriúcháin gar do phointe socraithe.

Gan hysteresis, d'fhéadfadh córais a oibríonn gar do leibhéil tairsí freagairt go leanúnach d'ions comharthaí beaga v ariat.Is féidir leis an iompar seo comhrá sealaíochta, truicearú bréagach, oibriú éagobhsaí, agus gníomhaíocht aistrithe iomarcach a tháirgeadh.

Mar gheall ar a chumas tacú le cinnteoireacht chobhsaí faoi choinníollacha athraitheacha, tá hysteresis fós ina phrionsabal tábhachtach i ndearadh leictreonach nua-aimseartha.

Conas a Oibríonn Hysteresis i gCórais Réadacha

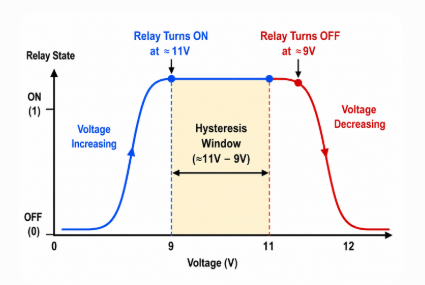

Fíor 3. Iompar Malartaithe Athsheachadáin a thaispeánann Tairseacha ar Leith AIR AGUS AS le Fuinneog Hysteresis

Tá ceann de na samplaí is simplí de hysteresis le feiceáil in oibríocht sealaíochta.

Samhlaigh a Sealaíochta 12V ceangailte le soláthar cumhachta inathraithe.

Iompar Athsheachadáin Athsheachadáin

• Méadaíonn an voltas de réir a chéile ó 0V

• Gníomhaíonn sealaíocht ag thart ar 11V

• Laghdaíonn an voltas go mall

• Tá an sealaíocht fós gníomhach

• Múchtar an t-athsheachadán ar deireadh gar do 9V

Tugtar an difríocht idir voltas gníomhachtaithe agus díghníomhaithe fuinneog hysteresis.

Coinníonn an sealaíochta a staid roimhe seo go sealadach seachas freagairt láithreach ar athruithe beaga voltais.Tá an prionsabal céanna le feiceáil i gcórais a bhfuil tionchar ag torann leictreach, sracadh voltais, trasnaíocht leictreamaighnéadach (EMI), agus luaineachtaí teirmeacha.Is féidir leis na suaitheadh ​​seo iain bheaga v ariat a thabhairt isteach i gcomharthaí agus i gcoinníollacha oibriúcháin, rud a fhágann go bhfuil iompar tairsí cobhsaí níos deacra a chothabháil gan hysteresis.

Déanann hysteresis cinntí tairsí a chobhsú faoi choinníollacha athraitheacha agus laghdaítear imeachtaí aistrithe iomarcacha a d'fhéadfadh saolré na gcomhpháirteanna a ghiorrú.Sin é an fáth go bhfuil hysteresis corpraithe go hintinneach i go leor córais leictreonacha nua-aimseartha.

Bunphrionsabail agus Cúiseanna Hysteresis

Is é an ghné shainithe de hysteresis iompar cuimhne.Freagraíonn córas hysteretic de réir na gcoinníollacha reatha agus na stáit oibriúcháin roimhe seo.Mar thoradh air sin, leanann ionchur méadaithe agus ionchuir laghdaithe cosáin freagartha éagsúla.

Cruthaíonn sé seo an tréith lúb hysteresis.

Ráta Cleithiúnach vs Ráta-Neamhspleách Hysteresis

Gné	Ráta-Neamhspleách	Ráta-spleách
Freagra	Den chuid is mó gan athrú	Athraíonn le luas
Íogaireacht	Íseal	Ard
Feidhmchláir tipiciúla	Maighnéid bhuana	Leictreonaic chumhachta
Úsáid Innealtóireachta	Coinneáil maighnéadach	Anailís ar athrú dinimiciúil

Príomhchúiseanna Hysteresis

• Ailíniú Fearainn Mhaighnéadaigh

In ábhair mhaighnéadacha, féadfaidh fearainn mhaighnéadacha micreascópacha fanacht ailínithe go páirteach fiú tar éis an réimse maighnéadach seachtrach a bhaint.Cruthaíonn an ailíniú iarmharach seo éifeacht chuimhne a chuireann le hiompar maighnéadach hysteresis.

• Gaisteáil Muirear

I bhfeistí leathsheoltóra, féadann muirir leictreacha gafa moill a chur ar fhreagraí aistrithe agus a chur faoi deara go mbraitheann iompar gléas go páirteach ar staideanna leictreacha roimhe seo.Tá an éifeacht seo le feiceáil go coitianta i dteicneolaíochtaí cuimhne agus córais trasraitheora-bhunaithe.

• Éifeachtaí Meicniúla agus Teirmeacha

Is féidir le gluaiseacht mheicniúil agus teocht v iain ariat freagairtí moillithe a thabhairt isteach idir iompar ionchuir agus aschuir.Is minic a breathnaítear na héifeachtaí seo i athsheachadáin, braiteoirí, agus córais rialaithe teochta áit a mbíonn tionchar ag athruithe fisiceacha ar fheidhmíocht an chórais.

• Aiseolas Dearfach

Gineann go leor ciorcaid leictreonacha hysteresis d'aon ghnó trí líonraí aiseolais.Aistríonn aiseolas dearfach tairseacha aistrithe agus cabhraíonn sé le hiompar níos rialaithe a chruthú.Úsáidtear an cur chuige seo go forleathan i gcomparadóirí, truicear Schmitt, agus ciorcaid amplifier oibriúcháin chun cobhsaíocht comhartha a fheabhsú faoi choinníollacha athraitheacha.

Tuiscint ar Lúba Hysteresis Maighnéadacha

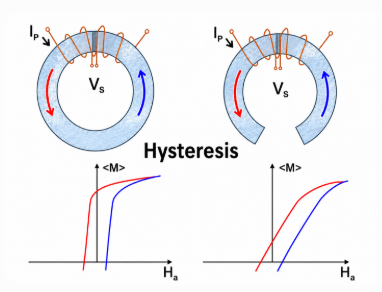

Fíor 4. Lúb Hysteresis Mhaighnéadaigh a thaispeánann Cosáin Maighnéadaithe Éagsúla le linn Réimsí Maighnéadacha Athraithe

Soláthraíonn ábhair mhaighnéadacha ceann de na samplaí is soiléire d'iompar hysteresis.Tarlaíonn hysteresis maighnéadach nuair a choinníonn ábhair maighnéadú tar éis an réimse maighnéadach seachtrach a bhaint.

Ábhair ferromagnetic cosúil le cruach iarann, nicil, cóbalt, agus sileacain go nádúrtha an éifeacht seo a thaispeáint mar go bhféadfadh réimsí maighnéadacha inmheánacha fanacht ailínithe go páirteach fiú tar éis athrú ar choinníollacha réimse.

Tuiscint ar an Lúb Hysteresis

Déanann an lúb hysteresis cur síos ar an ngaol idir:

• Neart réimse maighnéadach (H)

• Dlús flosc maighnéadach (B)

B = f(H)

Leanann réimsí maighnéadacha a mhéadú agus a laghdú cosáin éagsúla, rud a chruthaíonn lúb dúnta a léiríonn iompar cuimhne maighnéadach.Léiríonn lúb hysteresis níos leithne go ginearálta caillteanas fuinnimh níos mó, giniúint teasa méadaithe, agus éifeachtacht iomlán laghdaithe.

Déantar iniúchadh dlúth ar chuair hysteresis le linn dearadh claochladáin, mótair agus córais chumhachta mar go bhféadfadh caillteanais iomarcacha strus teirmeach fadtéarmach a chruthú.

I soláthairtí cumhachta lasc-mhód praiticiúil, is minic go mbíonn ábhair ferrite ar fearr leo toisc go n-ardóidh caillteanais cruach sileacain go mór faoi oibríocht ard-minicíochta.

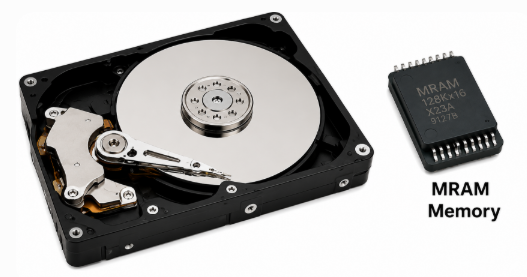

Fíor 5. Gléasanna Stórála Maighnéadacha a úsáideann Hysteresis chun Sonraí a Choinneáil

Hysteresis Maighnéadach i Stóráil Sonraí

Braitheann tiomántáin chrua agus teicneolaíochtaí cuimhne maighnéadacha ar hysteresis.Toisc go gcoimeádann ábhair mhaighnéadacha maighnéadú tar éis an chumhacht a bhaint, tá faisnéis fós á stóráil gan chumhacht leictreach leanúnach.

I measc na n-úsáidí coitianta tá tiomántáin chrua, córais téip mhaighnéadacha, agus teicneolaíocht cuimhne randamach-rochtana maighnéadoresistive (MRAM), atá go léir ag brath ar hysteresis maighnéadach le haghaidh coinneáil sonraí agus cumais stórála neamh-so-ghalaithe.

Bunábhair Maighnéadacha agus Comparáid Éifeachtúlachta

Bíonn tionchar díreach ag roghnú croí-ábhar ar chaillteanais hysteresis, ar éifeachtúlacht, ar ghiniúint teasa, agus ar fheidhmíocht fhadtéarmach i gclaochladáin agus i gcórais aistrithe.Freagraíonn ábhair éagsúla go difriúil le réimsí maighnéadacha mar gheall ar iain v ariat i struchtúr adamhach, comhéigeantacht, tréscaoilteacht agus tréithe coinneála maighnéadach.Éiríonn na difríochtaí seo thar a bheith tábhachtach i gclaochladáin, ionduchtóirí, aistriú soláthairtí cumhachta, mótair leictreacha, agus córais chumhachta ard-minicíochta.

Comparáid idir Bunábhair Maighnéadacha Coitianta

Ábhar	Minicíocht	coibhneasta Caillteanas Croí	coibhneasta Costas	tipiciúil Feidhmchláir
Cruach Sileacain	50–60 Hz	Measartha	Íseal	Claochladáin fóntais, mótair
ferrite	kHz–MHz	Íseal	Meánach	SMPS, ciorcaid RF, IEA faoi chois
Miotal éagruthach	50–400 Hz	An-Íseal	Ard	Claochladáin atá tíosach ar fhuinneamh

Cé go dtacaíonn gach ábhar le hoibriú maighnéadach, is féidir a bhfeidhmíocht a athrú go mór faoi choinníollacha praiticiúla.Braitheann roghnú ábhair go minic ar riachtanais oibriúcháin seachas ar fheidhmíocht theoiriciúil amháin.

Mar shampla, is minic a úsáideann claochladáin fóntais cruach sileacain mar gheall ar a éifeachtúlacht costais agus a iontaofacht seanbhunaithe.Úsáideann soláthairtí cumhachta ard-minicíochta ferrite go coitianta mar go laghdaíonn a fhriotaíocht ard leictreach caillteanais eddy-reatha.Úsáideann claochladáin atá tíosach ar fhuinneamh ábhair éagruthacha níos mó mar is féidir le caillteanais níos ísle feabhas a chur ar fheidhmíocht fhadtéarmach.Cuidíonn sé le hiompar teirmeach, spriocanna éifeachtúlachta, agus riachtanais oibriúcháin a chothromú le tuiscint a fháil ar na malairtí seo.

Ábhair Maighnéadacha Bog vs Crua

Roinntear ábhair mhaighnéadacha go ginearálta i gcatagóirí boga agus crua bunaithe ar cé chomh héasca agus a dhéantar iad a mhaighnéadú agus a dhí-mhaighnéadú.

Maoin	bog Ábhair Maighnéadacha	Deacair Ábhair Maighnéadacha
Comhéigeantacht	Íseal	Ard
Caillteanas Hysteresis	Íochtarach	Níos airde
Príomhúsáid	Claochladáin	Maighnéid bhuana
Coinneáil Sonraí	Íseal	Ard

Is féidir le hábhair mhaighnéadacha boga stáit mhaighnéadacha a athrú go tapa le hionchur fuinnimh réasúnta íseal.Is fearr iad i gclaochladáin agus ionduchtóirí nuair a tharlaíonn timthriall maighnéadach arís agus arís eile.

Seasann ábhair mhaighnéadacha crua demagnetization agus coinníonn siad airíonna maighnéadacha ar feadh tréimhsí níos faide.Úsáidtear na hábhair seo go coitianta i maighnéid buan agus i gcórais stórála maighnéadacha.

Breithnithe Praiticiúla Roghnúcháin

Is éard atá i gceist le roghnú croí-ábhar maighnéadach níos mó ná an rogha a roghnú leis an gcaillteanas hysteresis is ísle.Braitheann roghnú ábhair freisin ar bhreithnithe praiticiúla amhail minicíocht oibriúcháin, coinníollacha teirmeacha, spriocanna éifeachtúlachta, srianta méide, riachtanais láimhseála cumhachta, agus costas iomlán.Bíonn tionchar ag na fachtóirí seo le chéile ar fheidhmíocht, ar iontaofacht, agus ar oiriúnacht d'fheidhmchláir shonracha.

Mar shampla, go ginearálta baineann soláthar cumhachta lasctha ard-minicíochta leas as croíleacáin ferrite mar gheall ar chaillteanais níos ísle le linn aistrithe tapa.Idir an dá linn, féadfaidh claochladáin áirgiúlachta a oibríonn ag minicíochtaí caighdeánacha greille leanúint ar aghaidh ag baint úsáide as cruach sileacain mar gheall ar éifeachtúlacht costais agus iontaofacht chruthaithe.

Bíonn tionchar díreach ag roghnú ábhar ar éifeachtúlacht fhadtéarmach, ar iompar teirmeach, agus ar fheidhmíocht fhoriomlán an chórais.Le tuiscint a fháil ar na malairtí seo is féidir leat ábhair mhaighnéadacha a roghnú a oireann níos fearr do riachtanais iarratais.

Hysteresis i bhFeistí Leathsheoltóra

Fíor 6. SCR agus Gléasanna TRIAC a úsáidtear chun Feidhmchláir a Aistriú

Is feistí lasctha leathsheoltóra iad thyristors atá deartha le haghaidh feidhmeanna ardvoltais agus ard-srutha.Murab ionann agus trasraitheoirí traidisiúnta a fhreagraíonn go leanúnach do chomharthaí rialaithe, úsáideann thyristors meicníocht latching a ligeann don fheiste fanacht seoltaí tar éis gníomhachtaithe.

Cruthaíonn an t-iompar oibriúcháin seo tréith chuimhne toisc go mbraitheann aschur gléas go páirteach ar a staid roimhe seo.Nuair a bhíonn sé spreagtha, leanann an seoladh ar aghaidh go dtí go dtiteann coinníollacha oibriúcháin faoi theorainneacha sonracha leictreachais.

Conas a Oibríonn Iompar Latching

Gléasanna ar nós Coigeartóirí Rialaithe Sileacain (SCRanna) agus TRIACs ag brath ar latching agus a shealbhú saintréithe reatha.

Tar éis cuisle geata a fháil, téann an gléas isteach i stát seoltaí agus leanann sé ag feidhmiú fiú nuair a bhaintear an comhartha geata.Ní stopann an seoladh go dtí go laghdaítear an sruth faoi bhun na tairsí sealúchais.

Toisc go dtarlaíonn gníomhachtú agus díghníomhachtú faoi choinníollacha leictreacha éagsúla, taispeánann thyristors iompar cosúil le hysteresis.

Príomhpharaiméadair a bhfuil Tionchar acu ar Fheidhmíocht

• Reatha Laitse: Teastaíonn íosmhéid srutha díreach tar éis é a thriail.

• Sruth Sealbhaíochta: Íosmhéid srutha a theastaíonn chun seoladh a choinneáil.

• Truicear Geata Reatha: Reatha ag teastáil chun an gléas a ghníomhachtú.

• Voltas Blocáil: Cumas voltais uasta Off-stáit.

Cás Samplach Roghnú Gléas

Iarratas	Molta Gléas	Cúis
Rialaitheoir luas lucht leanúna	BT136 TRIAC	Athrú déthreorach AC cumas
Rialú mótair tionsclaíoch	TYN612 SCR	Voltas níos airde agus reatha cumas láimhseála
Ciorcaid oideachais	TIC106 SCR	Oibriú simplí ísealchumhachta agus inrochtaineacht

Braitheann an próiseas roghnúcháin go minic ar an gcaoi a n-idirghníomhaíonn an gléas leis an timpeallacht oibriúcháin.

Mar shampla, úsáideann rialtóir luas lucht leanúna tí nó dimmer solais an BT136 TRIAC toisc go simplíonn a chumas aistrithe déthreorach rialú AC.Ós rud é go sreabhann sruth ailtéarnach sa dá threo, is féidir le TRIAC seoladh le linn an dá leath den timthriall AC gan comhpháirteanna lasctha breise a cheangal.Laghdaíonn an tréith seo castacht ciorcaid agus déanann sé an cur i bhfeidhm níos praiticiúla i ndlúth-leictreonaic tomhaltóra.

Féadfaidh córais rialaithe mótair thionsclaíocha a bheith i bhfabhar an TYN612 SCR, atá deartha chun coinníollacha cumhachta níos airde agus timpeallachtaí oibriúcháin níos déine a láimhseáil.Is minic a bhaineann feidhmchláir a bhaineann le hualaí srutha níos mó agus ceanglais rialála cumhachta leas as cumas aistrithe níos láidre agus láidreacht fheabhsaithe.

Le haghaidh tionscadal oideachais agus feidhmchláir rialaithe ísealchumhachta, beidh an TIC106 SCR fós ina rogha phraiticiúil mar gheall ar a iompar oibríochta simplí agus inrochtaineacht le haghaidh turgnamh.Úsáidtear go minic é i gciorcaid aistrithe tosaigh a bhfuil tábhacht le héascaíocht tuisceana agus feidhmiúcháin.

Léiríonn an cur chuige seo atá bunaithe ar fheidhmchláir go mbraitheann roghnú gléas ní hamháin ar shonraíochtaí leictreacha ach freisin ar riachtanais an chórais, ar choinníollacha oibriúcháin agus ar chúrsaí praiticiúla dearaidh.

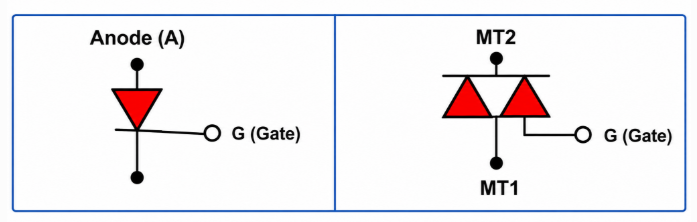

Fíor 7. SCR agus Siombailí TRIAC a thaispeánann Struchtúir Athraithe Éagsúla

SCR vs TRIAC

Gné	SCR	TRIAC
Treo Reatha	Aon treo	Dhá threoir
AC Aistriú	Teoranta	Ar fheabhas
Feidhmchláir DC	Coitianta	Níos lú coitianta
Rialú Cumhachta	Ard	Measartha
Úsáid tipiciúla	Córais thionsclaíocha	Tráchtála gléasanna leictreonacha

Hysteresis i gCiorcaid Truicear Comparáideora agus Schmitt

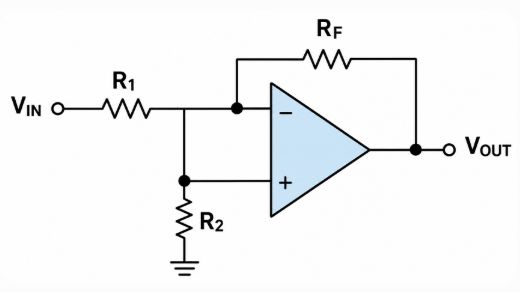

Fíor 8.  Ciorcad Comparáideach ag úsáid Aiseolas Dearfach le haghaidh Hysteresis

Léiríonn ciorcaid chomparáideacha ceann de na feidhmeanna praiticiúla is coitianta a bhaineann le hysteresis sa leictreonaic.Is é an cuspóir atá leo ná comhartha ionchuir a chur i gcomparáid le voltas tagartha agus aschur a ghiniúint de réir thoradh na comparáide.

Is minic a oibríonn fíorchórais i dtimpeallachtaí ina bhfuil torann leictreach, ripple, agus luaineachtaí comhartha.Faoi na coinníollacha seo, féadfaidh iain bheaga v ariat gar do leibhéil tairsí cur isteach ar chomhsheasmhacht an aschuir.

Feabhsaíonn hysteresis iompar tairsí trí leibhéil aistrithe ar leithligh a chruthú, rud a ligeann do chiorcaid chomparáideacha oibriú níos iontaofa faoi choinníollacha comhartha athraitheacha.

Comparáid Feidhmíochta Comparáideora

Paraiméadar	Sin Hysteresis	Le Hysteresis
Truicear Bréagach	go minic	Íosráta
Cobhsaíocht Aistriú	Poor Near Tairseach	Cobhsaí
Athsheolaidh Chatter	Coitianta	Annamh
Íogaireacht Torainn	Ard	laghdaithe
Iontaofacht Aschuir	Measartha	Feabhsaithe

Léiríonn an chomparáid cén fáth a n-úsáidtear hysteresis go coitianta i gcomhéadain braiteora, córais leabaithe, agus feidhmchláir rialaithe tionsclaíochta.

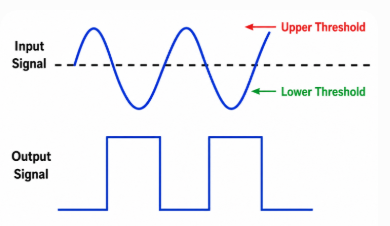

Fíor 9. Oibriú Truicear Schmitt ag baint úsáide as Tairseacha Uachtair agus Íochtarach

Oibríocht Truicear Schmitt a thuiscint

Úsáideann truicear Schmitt aiseolas dearfach d’aon ghnó chun hysteresis a chruthú, mar sin ní aistríonn sé ag voltas tairsí amháin.Ina áit sin, úsáideann sé dhá phointe lasctha éagsúla: voltas tairseach uachtarach agus voltas tairseach níos ísle.Déanann sé seo aistrithe comhartha níos glaine agus níos cobhsaí.I gcórais leabaithe phraiticiúla, is minic a chuirtear trigear Schmitt le comhéadain braiteora agus le hionchuir lasc meicniúla toisc go bhféadfadh luaineachtaí comhartha beaga, torann, nó preab teagmhála a chruthú ar shlí eile aistrithe aschuir neamhbheartaithe iolracha.

Hysteresis in Op-Ampl agus Leictreonaic Cumhachta

Aimplitheoirí oibriúcháin a úsáidtear go forleathan i gcórais braite, próiseáil comhartha, agus ciorcaid rialaithe analógacha mar gheall ar a n-íogaireacht agus a gcumas aimplithe.Nuair a athraíonn comharthaí ionchuir go mall nó go n-oibríonn siad in aice le coinníollacha tairsí, is féidir le luaineachtaí beaga difear a dhéanamh ar chomhsheasmhacht an aistrithe agus iompar aschuir éagobhsaí a chruthú.

Chun feidhmíocht a fheabhsú, is minic a thugann ciorcaid op-ampaí isteach hysteresis trí líonraí aiseolais dearfacha.Cruthaíonn an cur chuige seo tairseacha ar leith gníomhachtaithe agus díghníomhaithe, rud a fhágann gur féidir iompar aistrithe a choinneáil níos rialaithe faoi choinníollacha ionchuir athraitheacha.

Tá sampla praiticiúil de hysteresis le feiceáil i córais chliste aerchóirithe.

Smaoinigh ar chóras le teocht an tseomra sprice de 26°C.Gan fuinneog hysteresis, d'fhéadfadh luaineachtaí beaga teochta timpeall an phointe socraithe oibriú an chomhbhrúiteora a spreagadh arís agus arís eile.

I measc na gcoinníollacha oibriúcháin samplacha tá gníomhachtaithe fuaraithe ag 28°C agus díghníomhachtú fuaraithe ag 24°C.

seo 4°C cruthaíonn scaradh fuinneog hysteresis a laghdaíonn gníomhaíocht aistrithe gan ghá agus a ligeann don chóras oibriú thar raon teochta níos leithne roimh an stát a athrú.

Iompar Córas Comparáideach

Rialú Modh	Comhbhrúiteoir Timthriallta in aghaidh na huaire	Éifeacht
Gan hysteresis	Ard	Caitheamh méadaithe comhbhrúiteoir agus oibríocht éagobhsaí
Le fuinneog hysteresis 4°C	Íochtarach	Éifeachtúlacht feabhsaithe agus laghdaithe gníomhaíocht aistrithe

Is ionann na luachanna thuas agus iompar oibríochta comparáideach seachas tomhais sheasta toisc go n-athraíonn minicíocht an aistrithe de réir mhéid an tseomra, coinníollacha teirmeacha, cáilíocht inslithe, agus fachtóirí comhshaoil.

Mar sin féin, léiríonn an chomparáid prionsabal dearadh tábhachtach.Féadfaidh córais a bhfuil raonta hysteresis cúnga nó as láthair acu athrú arís agus arís eile gar do choinníollacha tairsí, ag méadú strus leictreach agus ag laghdú saolré comhpháirte fadtéarmach.Go ginearálta laghdaíonn fuinneoga oibriúcháin níos leithne minicíocht rothaíochta agus feabhsaítear comhsheasmhacht oibriúcháin.

I gcórais phraiticiúla, is féidir le gníomhaíocht lasctha laghdaithe éifeachtúlacht fuinnimh a fheabhsú, strus teirmeach a laghdú, agus tacú le saol comhbhrúiteora níos faide.Úsáidtear modhanna rialaithe den chineál céanna go forleathan i gcórais chomhshaoil, i rialáil teochta tionsclaíoch, agus i leictreonaic tomhaltóra áit a bhfuil iompar cobhsaí tairsí tábhachtach.

Léiríonn an sampla seo an tionchar a bhíonn ag hysteresis ní hamháin ar iompar ciorcaid ach freisin ar fheidhmíocht an chórais sa saol fíor agus ar iontaofacht fhadtéarmach.

Tomhas agus Tréithriú Hysteresis

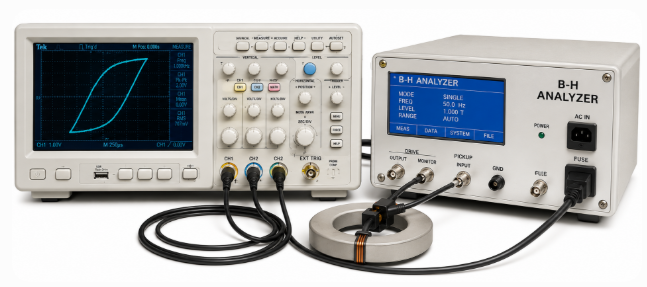

Fíor 10.  Ascalascóp agus Anailíseoir BH le haghaidh Tomhais Histeresis

Cuidíonn hysteresis a thomhas le meastóireacht a dhéanamh ar iompar comhpháirteanna faoi choinníollacha oibriúcháin athraitheacha.Seachas a aithint go simplí an bhfuil hysteresis ann, cinneann tomhais freisin cé chomh láidir agus a théann sé i bhfeidhm ar iompar aistrithe, éifeachtúlacht agus feidhmíocht fhadtéarmach.

Úsáidtear uirlisí éagsúla ag brath ar an gcóras atá á anailísiú:

• Ascalascóip - léirshamhlú tairseacha lasctha agus iompar comharthaí i gciorcaid mar chomparáideoirí agus truicear Schmitt.

• Anailíseoirí Cuar B-H - ábhair mhaighnéadacha a mheas trí chomhéigeantacht, coinneáil, agus caillteanais hysteresis a thomhas.

• Córais Tréithrithe Maighnéadacha - déan staidéar ar iompar maighnéadach i dteicneolaíochtaí taighde agus stórála.

• Córais Tástála Uathoibrithe - feabhas a chur ar in-atrialltacht agus tástáil comhpháirteanna ar scála mór.

I measc na dtomhas coitianta tá:

• Coercivity - neart an réimse mhaighnéadaigh ag teastáil chun maighnéadú iarmharach a bhaint

• Coinníocht - maighnéadú atá fágtha tar éis baint páirce

• Raon Hysteresis - deighilt idir tairseacha aistrithe

• Tairseacha Aistrithe - luachanna a spreagann athruithe stáit

Bíonn tionchar díreach ag torthaí tomhais ar roghnú ábhar agus dearadh córais.D'fhéadfadh caillteanais ró-hysteresis giniúint teasa a mhéadú, agus féadfaidh tairseacha a roghnaíodh go dona comhsheasmhacht oibriúcháin a laghdú.

Hysteresis i nDearadh Leictreonach a bharrfheabhsú

Hysteresis vs Córais Neamh-Hysteretic

Gné	Hysteresis	Neamh-Hysteretic
Torann Díolúine	Ard	Íseal
Cobhsaíocht	Níos fearr	Níos lú cobhsaí
Ag aistriú Minicíocht	Íochtarach	Níos airde
Íogaireacht	Íochtarach	Níos airde
Bréagach Truicear	laghdaithe	Níos coitianta
Fadtéarmach Iontaofacht	Níos fearr	laghdaithe

Léiríonn an chomparáid seo an fáth a dtugtar an hysteresis isteach d'aon ghnó i go leor córais phraiticiúla.

Bíonn tionchar ag roinnt fachtóirí ar iompar hysteresis, lena n-áirítear torann leictreach, teocht oibriúcháin, ualach v ian ariat, luas aistrithe, coinníollacha teirmeacha, agus riachtanais freagartha.Braitheann an t-iarmhéid dearadh idéalach ar an iarratas ar leith agus ar an timpeallacht oibriúcháin.

Dúshláin agus Treonna Taighde don Todhchaí

Cé go bhfeabhsaíonn hysteresis iompar an chórais, féadann sé dúshláin dearaidh a chruthú freisin de réir mar a éiríonn feistí níos lú agus go bhfeidhmíonn siad ar luasanna níos airde.

I measc na ndúshlán reatha a bhaineann le hysteresis tá caillteanais fuinnimh i gcórais mhaighnéadacha, giniúint teasa, éifeachtaí aosaithe ábhair, castacht samhaltaithe, agus caillteanais mhéadaithe ag minicíochtaí oibriúcháin arda.Féadfaidh na teorainneacha seo tionchar a imirt ar éifeachtúlacht fhoriomlán, ar iontaofacht agus ar fheidhmíocht fhadtéarmach an chórais.

Leanann taighde leanúnach ar aghaidh ag iniúchadh ábhair mhaighnéadacha íseal-chaillteanais, teicnící leas iomlán a bhaint as AI-chúnamh, teicneolaíochtaí cuimhne spintronic, modhanna rialaithe hysteresis oiriúnaitheacha, agus córais leathsheoltóra chun cinn.Tá sé mar aidhm ag na forbairtí seo éifeachtúlacht a fheabhsú, caillteanais a laghdú, agus tacú le hiompar córais níos cliste.

Féadfaidh córais leictreonacha sa todhchaí glacadh le teicnící hysteresis oiriúnaitheacha níos mó a choigeartóidh iompar oibriúcháin go huathoibríoch de réir coinníollacha athraitheacha.De réir mar a leanann feistí ag dul chun cinn ó thaobh luais agus castachta de, beidh rialú éifeachtach hysteresis fós ina bhreithniú tábhachtach i ndearadh córais leictreonacha.

Conclúid

Cuidíonn hysteresis le córais leictreonacha oibriú ar bhealach níos iontaofa trí chobhsaíocht a fheabhsú agus iompar lasctha nach dteastaíonn a laghdú.Úsáidtear go forleathan é in ábhair mhaighnéadacha, feistí leathsheoltóra, córais rialaithe, agus leictreonaic cumhachta áit a athraíonn coinníollacha oibriúcháin i gcónaí.Cé gur féidir leis caillteanais fuinnimh a thabhairt isteach i roinnt iarratais, is féidir le dearadh hysteresis cuí éifeachtúlacht agus feidhmíocht fadtéarmach a fheabhsú.Ligeann tuiscint a fháil ar hysteresis cinntí níos fearr i ndearadh ciorcad agus leas iomlán a bhaint as córais.
