MOSFET mar Lasc: Oibriú, Cineálacha, agus Feidhmchláir arna Míniú
2026-04-15 230

Is comhpháirteanna leictreonacha tábhachtacha iad MOSFETanna a úsáidtear chun cumhacht a rialú i go leor ciorcaid.Oibríonn siad mar lasca tapa agus éifeachtach i bhfeistí nua-aimseartha.San Airteagal seo pléitear lasc MOSFET, stáit oibriúcháin, conas a oibríonn sé, tiomáint geata agus cosaint ualaigh, lascadh ard-thaobh agus taobh íseal, R_DS(ar), agus iarratais.

Catalóg

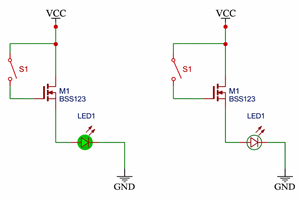

Cad is Lasc MOSFET ann?

A lasc MOSFET is lasc leictreonach voltas-rialaithe é a úsáideann a MOSFET (Transistor Éifeacht Réimse Miotail-Ocsaíd-Leathsheoltóra) chun rialú a dhéanamh ar an sreabhadh sruth idir a taosc agus críochfoirt foinse.Tá sé aitheanta mar gheall ar a fhriotaíocht ionchuir thar a bheith ard, rud a fhágann gur féidir é a rialú le sruth ionchuir fíorbheagán.Mar gheall ar a chumas aistrithe tapa, ardéifeachtúlachta, agus comhoiriúnacht le ciorcaid loighic dhigiteach, úsáidtear an MOSFET go forleathan mar lasc leictreonach i go leor iarratas.

MOSFET Stáit Oibriúcháin san Aistriú

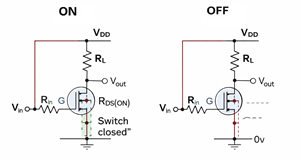

Fíor 2. MOSFET AR Lascadh as Bunaithe ar VGS

Tá lascadh MOSFET bunaithe ar dhá phríomhstáit oibriúcháin a rialaíonn an sreabhadh reatha ag baint úsáide as an voltas geata-go-foinse (VGS).

Sna OFF state (réigiún scoite), tá VGS faoi bhun an voltas tairsí.Ní fhoirmíonn aon chainéil seoltaí, mar sin ní féidir leis an sruth sreabhadh idir an draein agus an fhoinse.Iompraíonn an MOSFET mar lasc oscailte.

Sna AR stát, VGS níos mó ná an voltas tairseach.Cruthaíonn cainéal seoltaí, rud a ligeann don sruth sreabhadh.Feidhmíonn an MOSFET mar lasc dúnta.

Agus iarratais aistrithe, bogann an gléas go tapa idir an dá stát seo chun rialú éifeachtach agus ardluais ar an sruth a bhaint amach.

Conas a Oibríonn MOSFET mar Lasc

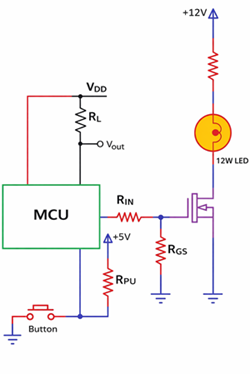

Fíor 3.  Ciorcad Lascraithe MOSFET a Rialaíonn Ualach ag Úsáid Voltas Geata

Rialaíonn MOSFET ualach trí athrú idir AS agus AR AGHAIDH stáit trí voltas geata.

Nuair a bhíonn an voltas geata íseal, tá an MOSFET fós AS agus faigheann an t-ualach aon reatha.Nuair a mhéadaítear an voltas geata os cionn an leibhéal riachtanach, casann an MOSFET AR AGHAIDH agus ligeann sé don sruth sreabhadh, an t-ualach a ghníomhachtú.

Le haghaidh athrú iontaofa, is gnách go mbíonn an voltas geata tiomáinte i bhfad os cionn luach na tairsí.Laghdaíonn sé seo friotaíocht inmheánach an MOSFET agus feabhsaíonn sé éifeachtúlacht, go háirithe i bhfeidhmchláir chumhachta.

Tiomántán Geata agus Cosaint Ualach

Tiomáint geata agus cosaint ualaigh tagairt do rialú cuí an MOSFET agus é a chosaint ó dhamáiste.Iompraíonn geata MOSFET mar a toilleoir, mar sin má tá sé fágtha ar snámh, féadfaidh sé cas AR nó AS randamach mar gheall ar thorann.Chun é seo a chosc, a friotóir tarraingt anuas (do N-chainéil) nó friotóir tarraingt suas (do chainéil P) úsáidtear.

Tá cosaint ag teastáil ó ualaí éagsúla. Ualaí frithsheasmhacha atá sábháilte, ach ualaí ionduchtach mar is féidir le mótair nó le hathsheachadáin spící voltais a tháirgeadh (cúl EMF), agus mar sin tá gá le dé-óid aisfhillte. Ualaí capacitive is féidir le sruth ard a tharraingt ag am tosaithe, mar sin d'fhéadfadh go mbeadh teorannú reatha ag teastáil.

Aistriú MOSFET Ard-Taobh agus Taobh Íseal

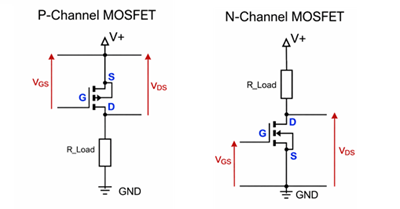

Fíor 4. Aistriú MOSFET Taobh Ard (cainéal P) agus Taobh Íseal (N-cainéal)

Lascadh ard-taobh

I lasc ard-taobh, cuirtear an MOSFET idir an soláthar cumhachta agus an t-ualach, agus an t-ualach ceangailte leis an talamh.Nuair a chasann an MOSFET AIR, soláthraíonn sé voltas don ualach, agus é á chasadh AIR.Tá an modh seo níos casta agus is minic a úsáideann P-chainéil MOSFET.

Lascadh taobh íseal

I athrú íseal-taobh, cuirtear an MOSFET idir an t-ualach agus an talamh, agus tá an t-ualach ceangailte leis an soláthar dearfach.Nuair a chasann an MOSFET AIR, sreabhann sruth tríd an ualach go talamh, ag casadh an t-ualach AR.Tá an modh seo simplí agus úsáidtear MOSFET N-chainéil go coitianta.

Príomhdhifríocht

Ag aistriú Cineál	Rialú Feidhm
Taobh íseal	Rialaíonn sé ceangal leis an talamh
Ard-taobh	Rialaíonn sé nasc le soláthar voltas

Cén fáth R_DS(ar) Cúrsaí san Aistriú

R_DS(ar) Tá tábhacht le hathrú mar go mbíonn tionchar díreach aige ar éifeachtúlacht agus ar ghiniúint teasa MOSFET nuair atá sé sa stát ON.Léiríonn sé an fhriotaíocht idir an draein agus an fhoinse agus an MOSFET ag seoladh, agus bíonn an fhriotaíocht seo ina chúis le caillteanas cumhachta i bhfoirm teasa.Dá airde an R_DS(ar), is mó an caillteanas cumhachta, rud a d'fhéadfadh éifeachtacht a laghdú agus damáiste a dhéanamh don fheiste in iarratais ard-reatha.

Caillteanas cumhachta:

P = I² × R_DS(ar)

Titim voltais:

V = I × R_DS(ar)

Dá bhrí sin, ag baint úsáide as MOSFET le R íseal_DS(ar) tábhachtach maidir le ciorcaid a aistriú, toisc go n-íoslaghdaíonn sé caillteanas fuinnimh, laghdaítear tógáil teasa, agus feabhsaítear an fheidhmíocht fhoriomlán.

Feidhmchláir Choitianta um Aistriú MOSFET

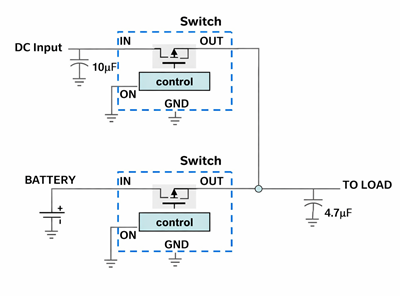

Fíor 5. Aistriú Cumhachta Bunaithe ar MOSFET Idir Ionchur DC agus Ceallra

Soláthairtí cumhachta

In iarratais soláthair cumhachta, úsáidtear MOSFETanna mar eilimintí aistrithe chun voltas a rialáil agus éifeachtúlacht chomhshó fuinnimh a fheabhsú.Tá ról tábhachtach acu maidir le caillteanas cumhachta a íoslaghdú, rud a fhágann go bhfuil siad an-éifeachtach i bhfeistí cosúil le luchtairí agus tiontairí cumhachta.

Ciorcaid rialaithe mótair

I gciorcaid rialaithe mótair, úsáidtear MOSFETanna chun luas agus treo mótair a rialú trí athrú go tapa, rud a cheadaíonn oibriú beacht.Úsáidtear iad go coitianta in iarratais ar nós lucht leanúna, feithiclí leictreacha, agus róbataic.

Ciorcaid dhigiteacha

I gciorcaid dhigiteacha, feidhmíonn MOSFETanna mar bhunchlocha tógála na gciorcaid iomlánaithe.Úsáidtear go forleathan iad i geataí loighic, micreaphróiseálaithe, agus feistí cuimhne, rud a chuireann ar chumas oibriú córais leictreonacha nua-aimseartha.

Tiománaithe faoi stiúir agus córais soilsithe

I dtiománaithe stiúir agus córais soilsithe, úsáidtear MOSFETanna chun gile a rialú go héifeachtach agus an tomhaltas cumhachta iomlán á laghdú.

Conclúid

Cabhraíonn MOSFETanna le cumhacht a rialú go héifeachtach trí athrú idir stáit AIR agus AS.Cinntíonn úsáid cheart, lena n-áirítear rialú geata agus cosaint, oibriú sábháilte agus iontaofa.Ar an iomlán, tá MOSFETanna riachtanach i leictreonaic nua-aimseartha mar gheall ar a luas, a n-éifeachtúlacht agus a raon leathan feidhmchlár.
